Custom K80 Tornado – raskaan käytön 80 mm OEM- ja kioskitulostin

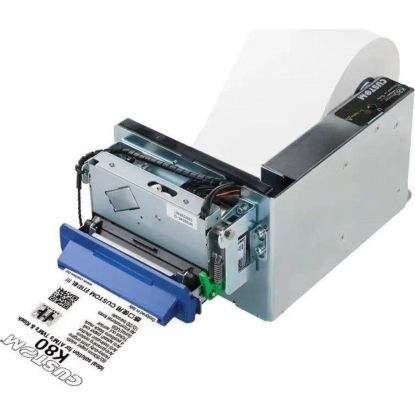

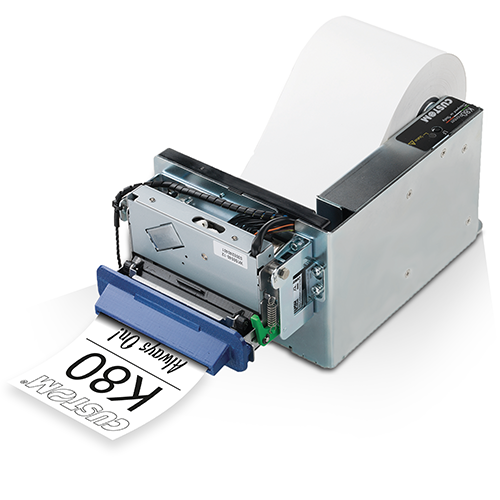

Custom 915LC011100300 K80 Tornado on 203 dpi:n suoraterminen 80 mm OEM-, kioski- ja lipputulostin vaativiin itsepalvelu- ja automaattisovelluksiin. K80 on suunniteltu erityisesti järjestelmiin, joissa tulostusmekanismilta edellytetään suurta materiaalikapasiteettia, kestävää rakennetta ja luotettavaa paperinkäsittelyä.
Custom listaa tämän tuotekoodin nykyisessä valmistajadokumentaatiossaan täsmällisesti nimellä 915LC011100300 – PRINTER K80 USB RS232 SHUT+NOTCH+MOUTH. USB, RS232 sekä shutter-, notch- ja mouth-kokoonpano ovat siten tämän SKU:n valmistajan vahvistamia mallikohtaisia ominaisuuksia.
Käyttötarkoitus
K80 Tornado on tarkoitettu integroitavaksi itsepalvelukioskeihin, automaatteihin ja muihin OEM-järjestelmiin. Valmistaja painottaa mallin soveltuvuutta erityisesti ATM-, TVM- ja palvelukioskeihin. Suuri paperirullakapasiteetti tekee siitä sopivan myös paljon tulostaviin valvomattomiin järjestelmiin, joissa materiaalirullan vaihtoväli halutaan pitää pitkänä.
K80 ei ole ensisijaisesti tavallinen pöydällä käytettävä POS-kuittitulostin. Sen rakenne ja paperinkäsittely on suunniteltu osaksi suurempaa itsepalvelu- tai automaattijärjestelmää.
203 dpi ja 150 mm/s
K80 käyttää kiinteää suoratermistä tulostuspäätä. Tulostustarkkuus on 203 dpi eli 8 pistettä/mm ja valmistajan ilmoittama tulostusnopeus 150 mm/s.
Tulostusleveys voidaan määritellä 52–80 mm alueelle. Tulostin tukee tekstin ja grafiikan lisäksi useita 1D-viivakoodeja sekä QR Code -2D-koodia.
76/80 mm materiaali ja Ø180 mm paperirulla
K80 käyttää 76 mm tai 80 ±0,5 mm leveää suoratermistä paperia. Valmistajan määrittelemä paperipaino on 55–80 g/m² ja paksuus 63–88 µm.
Paperirullan enimmäishalkaisija on peräti Ø180 mm. Suuri rullakapasiteetti on yksi K80:n olennaisista eduista verrattuna pienempiin kioskimekanismeihin, sillä se vähentää materiaalirullan vaihtotarvetta paljon tulostavissa ja valvomattomissa järjestelmissä.
Shutter + notch + mouth
915LC011100300-version valmistajan täsmällinen nimike sisältää määrityksen SHUT+NOTCH+MOUTH. Nämä ovat tämän SKU:n mallikohtaisia rakenteellisia ominaisuuksia.
Shutter liittyy tulosteen ulostuloaukon hallintaan ja auttaa erottamaan käyttäjän käytettävissä olevan tulosteen laitteen sisäisestä paperiradasta. Tämä on hyödyllinen ominaisuus esimerkiksi itsepalvelu-, maksu- ja lippuautomaateissa, joissa tulostusmekanismi sijaitsee laitteen suojatun koteloinnin sisällä.
Notch mahdollistaa tunnistusmerkinnällä varustetun materiaalin kohdistamisen. K80:n anturijärjestelmään kuuluvat lisäksi paperin läsnäolon, paperin loppumisen lähestymisen, black mark -merkinnän ja tulosteen ulostulon tunnistus.
Mouth on valmistajan tämän kokoonpanon nimessä käyttämä termi tulosteen ulostulorakenteelle. Koska valmistaja ei julkisessa teknisessä taulukossa määrittele mouth-termin tarkempaa mekaanista rakennetta, sitä ei tässä kuvauksessa tulkita esimerkiksi presenteriksi tai ejectoriksi.
Automaattinen cutter
K80:ssa on valmistajan vahvistama automaattinen leikkuri. Cutterin MCBF-arvoksi ilmoitetaan 1 000 000 leikkausta.
Cutter mahdollistaa kuitin, lipun tai muun tulosteen automaattisen irrottamisen materiaaliradasta ennen sen siirtymistä laitteen ulostuloalueelle.
USB ja RS232
Tämän SKU:n liitännät ovat valmistajan mukaan USB ja RS232 Serial. USB-liitäntää voidaan käyttää myös Virtual COM -toiminnolla.
USB mahdollistaa yhteyden nykyaikaiseen kioski- tai ohjaustietokoneeseen, kun taas RS232 soveltuu edelleen laajasti OEM-, automaatio- ja legacy-järjestelmien integraatioihin.
Keskeiset ominaisuudet
- Suora lämpötulostus, kiinteä tulostuspää
- 203 dpi / 8 pistettä/mm
- Tulostusnopeus 150 mm/s
- Paperileveys 76 tai 80 ±0,5 mm
- Tulostusleveys 52–80 mm
- Paperipaino 55–80 g/m²
- Paperin paksuus 63–88 µm
- Paperirulla enintään Ø180 mm
- USB / Virtual COM
- RS232 Serial
- Shutter + notch + mouth -kokoonpano
- Automaattinen cutter
- Cutter MCBF 1 000 000 leikkausta
- Black mark -tunnistus
- Near-paper-end-tunnistus
- Ticket out -tunnistus
- 1D-viivakoodit ja QR Code
- CUSTOM/POS-emulointi
- 24 VDC ±10 % käyttöjännite
- MTBF 165 245 tuntia, elektroniikkakortti
- Tulostuspään käyttöikä 100 km
- Käyttölämpötila 0…+50 °C
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915LC011100300 |
| Malli | K80 Tornado |
| Valmistajan SKU-nimike | PRINTER K80 USB RS232 SHUT+NOTCH+MOUTH |
| Tuotetyyppi | OEM-/kioski-, kuitti- ja lipputulostin |
| Tulostustekniikka | Suora lämpötulostus, kiinteä tulostuspää |
| Tulostustarkkuus | 203 dpi / 8 pistettä/mm |
| Tulostusnopeus | 150 mm/s |
| Tulostussuunta | Normaali, 90°, 180°, 270° |
| Paperileveys | 76 mm / 80 ±0,5 mm |
| Tulostusleveys | 52–80 mm |
| Paperipaino | 55–80 g/m² |
| Paperin paksuus | 63–88 µm |
| Paperirullan enimmäishalkaisija | Ø180 mm |
| Liitännät | USB / Virtual COM, RS232 Serial |
| SKU-kohtainen rakenne | Shutter + notch + mouth |
| Leikkuri | Automaattinen cutter |
| Leikkurin MCBF | 1 000 000 leikkausta |
| Anturit | Tulostuspään lämpötila, paperin läsnäolo, near paper end, black mark, ticket out |
| Emulointi | CUSTOM/POS |
| Datapuskuri | 8 KB |
| Flash-muisti | 768 KB sisäinen + 4 MB ulkoinen |
| RAM-muisti | 128 KB |
| Grafiikkamuisti | 1 logo, 640 × 409 pistettä |
| Ajurit | Windows 32/64 bit, Linux 32/64 bit, Virtual COM, Android, iOS |
| Ohjelmistotyökalut | PrinterSet, CustomPowerTool, Custom Windows API |
| Käyttöjännite | 24 VDC ±10 %, ulkoinen virtalähde lisävaruste |
| Keskimääräinen virrankulutus | 0,8 A, 12,5 % pisteistä aktiivisena |
| MTBF | 165 245 tuntia, elektroniikkakortti |
| Tulostuspään käyttöikä | 100 km |
| Käyttölämpötila | 0…+50 °C |
| Mitat | 258 × 103,5 × 135 mm (P × K × L) |
| Paino | 1,25 kg |
Mallikohtainen kokoonpano – 915LC011100300
915LC011100300 on Customin nykyisessä valmistajadokumentaatiossa täsmällisesti PRINTER K80 USB RS232 SHUT+NOTCH+MOUTH. Tässä kokoonpanossa ovat siten USB- ja RS232-liitännät sekä valmistajan määrittelemät shutter-, notch- ja mouth-rakenteet.
Valmistajan dokumentaatio vahvistaa lisäksi K80:n automaattisen cutterin. Leikkuria ei mainita SKU-nimikkeessä, mutta se on K80:n valmistajan teknisessä dokumentaatiossa määritelty ominaisuus ja sen MCBF-arvoksi ilmoitetaan 1 000 000 leikkausta.
Shutter-, notch- ja mouth-termejä ei pidä korvata presenter- tai ejector-termeillä. Custom käyttää juuri näitä nimityksiä 915LC011100300-kokoonpanolle, eikä valmistajan nykyinen julkinen tekninen taulukko määrittele niitä ejectoriksi tai presenteriksi.
Tuetut viiva- ja 2D-koodit
K80 tukee UPC-A-, UPC-E-, EAN13-, EAN8-, CODE39-, ITF-, CODABAR-, CODE93-, CODE128- ja CODE32-viivakoodeja sekä QR Code -2D-koodia.
Koodituki mahdollistaa esimerkiksi lippujen, asiointitulosteiden, maksutositteiden ja muiden koneellisesti luettavien dokumenttien tuottamisen.
Materiaalit
K80 käyttää 76 tai 80 ±0,5 mm leveää suoratermistä paperia. Valmistajan määrittelemä materiaalipaino on 55–80 g/m² ja paksuus 63–88 µm. Paperirullan enimmäishalkaisija on Ø180 mm.
Notch- tai black mark -kohdistusta käytettäessä materiaalin tunnistusmerkinnän sijainti ja rakenne tulee sovittaa tulostimen anturijärjestelmään. Suoraterminen tulostus ei tarvitse värinauhaa.
Käyttökohteita
- ATM- ja pankkiautomaatit
- TVM-lipunmyyntiautomaatit
- Itsepalvelukioskit
- Palvelu- ja asiointikioskit
- Maksuautomaatit
- Lippu- ja tositetulostus
- Muut vaativat OEM-tulostusratkaisut
Integraatiossa huomioitavaa
K80:n mitat ovat 258 × 103,5 × 135 mm ja paino 1,25 kg. OEM-laitteen mekaanisessa suunnittelussa tulee huomioida suuren Ø180 mm paperirullan vaatima tila, paperiradan kulku, shutter- ja mouth-rakenteen sijoittuminen laitteen etupaneeliin sekä tulosteen esteetön ulostulo.
Sähköisessä integraatiossa tulee huomioida 24 VDC ±10 % käyttöjännite sekä USB- ja RS232-liitännät. Ulkoinen virtalähde on valmistajan mukaan lisävaruste.
Tuotteen valinta
Custom 915LC011100300 K80 Tornado on tarkoituksenmukainen valinta, kun itsepalvelu- tai OEM-järjestelmään tarvitaan 203 dpi:n 80 mm suoraterminen tulostin, USB- ja RS232-liitännät, automaattinen cutter, suuri Ø180 mm paperirulla sekä shutter + notch + mouth -kokoonpano.
Erityisiä valintaperusteita ovat suuri materiaalikapasiteetti ja paperinkäsittely, jotka tekevät K80:stä sopivan esimerkiksi ATM-, TVM- ja palvelukioskeihin. Kyseessä on sulautettava kioskitulostin, ei geneerinen pöytämallinen ravintola- tai vähittäiskaupan POS-tulostin.

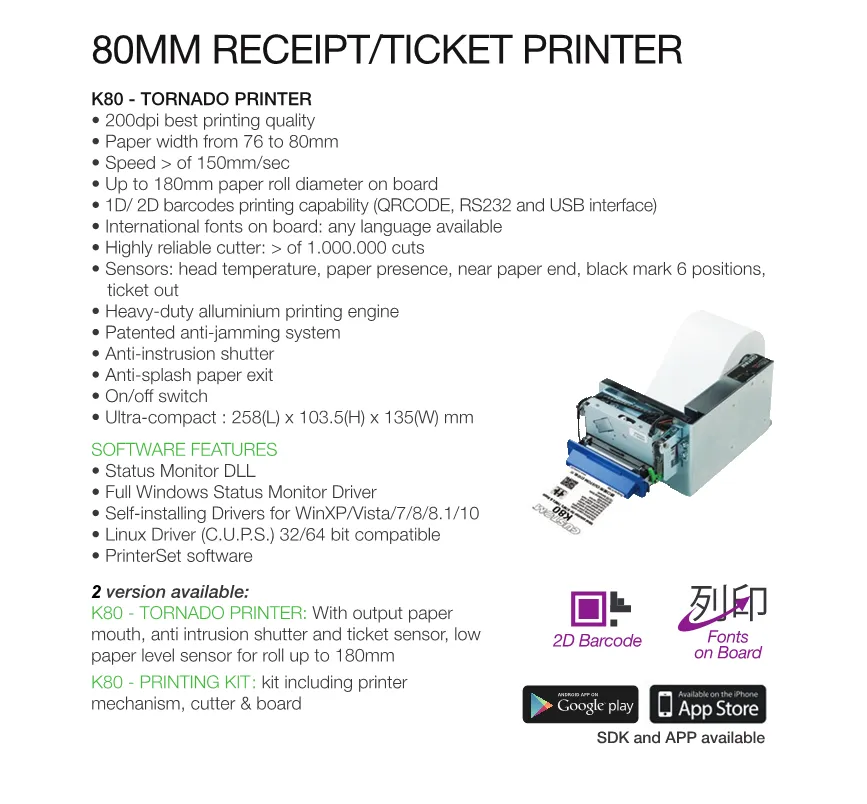

Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: K80 Tornado Printer
Tuotekoodi: 915LC011100300
Valmistajan mallinimike: PRINTER K80 USB RS232 SHUT+NOTCH+MOUTH
Valmistajan tuotesivu: https://www.custom.biz/en_US/product/hardware/professional-printing-solutions/kiosk-receipt-printers/k80—tornado-printer
Valmistajan datasheet/download: https://www.custom.biz/it_IT/download/k80—tornado-printer
English Brief
Custom 915LC011100300 K80 Tornado is a heavy-duty 203 dpi direct thermal 80 mm OEM kiosk and ticket printer with USB, RS232 and a SHUT+NOTCH+MOUTH configuration. It prints at 150 mm/s, supports 76 or 80 mm thermal media and accommodates rolls up to 180 mm in diameter. The K80 features an automatic cutter rated for 1,000,000 cuts, black mark and ticket-out detection and a print head rated for 100 km. It is particularly suitable for ATM, TVM, service kiosk and other embedded applications requiring high media capacity and controlled ticket output.
