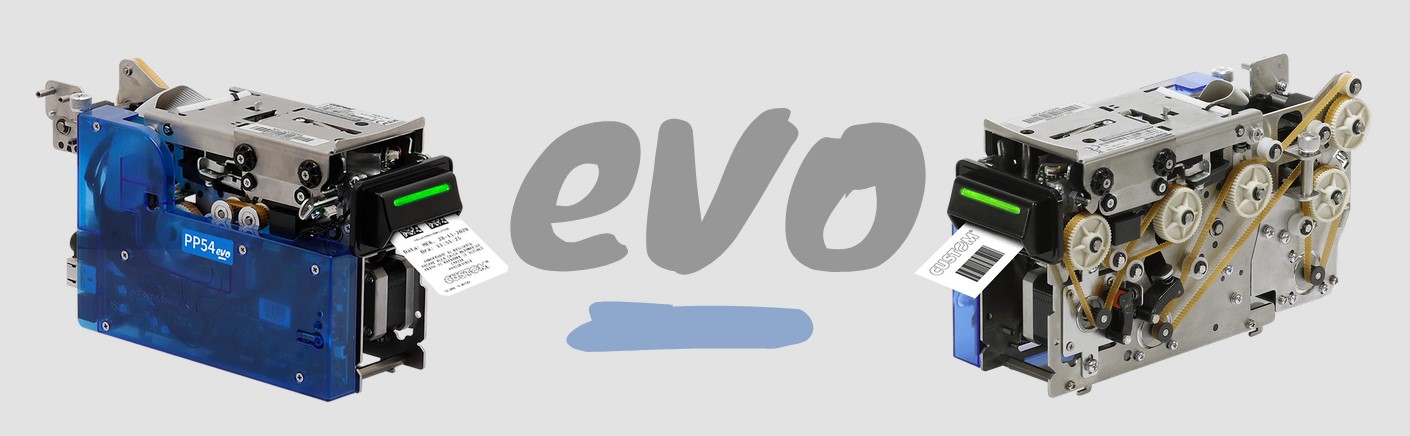

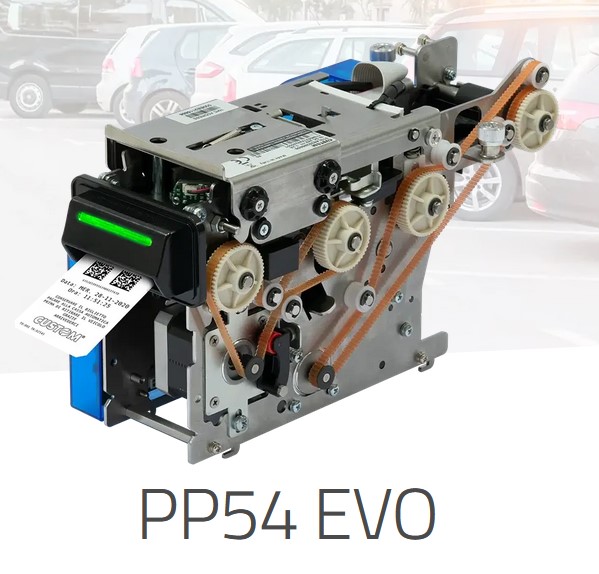

Custom PP54 EVO Single Feeder – lippujen tulostus-, luku- ja käsittelyjärjestelmä
Custom 915LA030100600 PP54 EVO Single Feeder on pysäköinti-, liikenne-, kulunvalvonta- ja itsepalvelujärjestelmiin kehitetty suoraterminen lippujen tulostus- ja käsittelyjärjestelmä. PP54 EVO ei ole tavallinen kuittitulostin eikä pelkkä paperinsyöttölaite, vaan se yhdistää samaan kokonaisuuteen lipun automaattisen syötön, tulostuksen, optisen lukemisen sekä lipun hallitun siirtämisen laitteen sisällä.
Tämän SKU:n kokoonpano on PP54 EVO Single Feeder, RS232, Ethernet, 1-CIS. Valmistajan PP54 EVO -arkkitehtuurissa Single Feeder tarkoittaa automaattisella yhden syöttölähteen lippusyötöllä varustettua versiota ja 1-CIS yhtä Contact Image Sensor -lukuyksikköä.
Käyttötarkoitus
PP54 EVO on suunniteltu erityisesti järjestelmiin, joissa lipun käsittely muodostaa osan automaattisesta tapahtumaketjusta. Tyypillisiä käyttökohteita ovat pysäköintijärjestelmät, liikenteen maksujärjestelmät, kulunvalvonta, sisään- ja ulosajolaitteet sekä muut automaatit, joissa lippu pitää tulostaa, lukea, validoida tai siirtää hallitusti käyttäjän ja järjestelmän välillä.
Single Feeder -rakenne mahdollistaa lippujen automaattisen syöttämisen tulostus- ja käsittelymekanismiin. Tämä erottaa laitteen tavallisesta käyttäjän käsin syöttämään paperiin perustuvasta tulostimesta.
304 dpi ja 150 mm/s
PP54 EVO käyttää suoratermistä tulostustekniikkaa. Tulostustarkkuus on 304 dpi eli 12 pistettä/mm ja tulostusnopeus jopa 150 mm/s. Suurin tulostusleveys on 50 mm.
Korkea 304 dpi:n tarkkuus soveltuu tekstin ja grafiikan lisäksi tiheiden 1D- ja 2D-koodien sekä koneellisesti luettavien lippujen tuottamiseen.
ISO-lippujen käsittely
PP54 EVO on suunniteltu ISO-formaatin lippujen käsittelyyn. Valmistajan määrittelemä materiaalipaino on 140–210 g/m² ja materiaalin paksuus 140–230 µm.
Kyse on siten olennaisesti jäykemmästä lippu- ja korttimateriaalista kuin tavallisissa kuittitulostimissa käytettävä ohut lämpöpaperi. PP54 EVO:n paperinkäsittelymekanismi on rakennettu tätä käyttötarkoitusta varten.
Single Feeder – automaattinen lipunsyöttö
915LA030100600-version keskeinen ominaisuus on Single Feeder. Sen avulla järjestelmä voi syöttää lipun automaattisesti tulostus- ja käsittelymekanismiin ilman, että käyttäjän täytyy asettaa jokainen tulostettava lippu käsin.
PP54 EVO pystyy valmistajan mukaan hallitsemaan samanaikaisesti jopa kolmea lippua. Järjestelmä tukee lipun syöttämistä, tulostamista, lukemista, ulossyöttöä sekä palautus- ja keräystoimintoja sovelluksen ja mekaanisen kokoonpanon mukaisesti.
1-CIS – lipun optinen lukeminen
Tässä versiossa on 1-CIS eli yksi Contact Image Sensor -lukuyksikkö. PP54 EVO:n CIS-teknologia mahdollistaa lipun graafisen skannauksen ja 1D/2D-koodien lukemisen osana samaa käsittelyprosessia.
Laite tukee muun muassa Aztec-, DataMatrix-, PDF417- ja QR Code -koodeja. Tulostus ja optinen lukeminen samassa järjestelmässä mahdollistavat esimerkiksi lipun sisällön tarkistamisen, validoinnin ja tapahtumakohtaisen käsittelyn.
RS232 ja Ethernet
915LA030100600-kokoonpanon vahvistetut tietoliikennerajapinnat ovat RS232 ja Ethernet. Ne mahdollistavat laitteen integroinnin sekä sarjaliitäntää käyttäviin laiteohjaimiin että verkkopohjaisiin pysäköinti-, liikenne- ja kulunvalvontajärjestelmiin.
USB on PP54 EVO -tuoteperheessä saatavana erillisenä vaihtoehtona, mutta sitä ei tule ilmoittaa tämän SKU:n vakioliitännäksi.
Keskeiset ominaisuudet
- Suoraterminen lippujen tulostus- ja käsittelyjärjestelmä
- Single Feeder automaattiseen lipunsyöttöön
- 1-CIS optiseen lipun lukemiseen
- 304 dpi / 12 pistettä/mm
- Tulostusnopeus jopa 150 mm/s
- Tulostusleveys 50 mm
- ISO-lippujen käsittely
- Materiaalipaino 140–210 g/m²
- Materiaalin paksuus 140–230 µm
- 1D- ja 2D-koodien tulostus ja lukeminen
- Aztec-, DataMatrix-, PDF417- ja QR Code -tuki
- RS232
- Ethernet
- CUSTOM/POS-emulointi
- Jopa kolmen lipun samanaikainen hallinta
- Lipun syöttö-, ulossyöttö-, palautus- ja keräystoiminnot
- Cutter, käyttöikä 1 000 000 leikkausta
- RGB LED paperin ulostulossa
- Suunniteltu vaativiin pysäköinti-, liikenne- ja kulunvalvontajärjestelmiin
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915LA030100600 |
| Malli | PP54 EVO Single Feeder |
| Kokoonpano | Single Feeder, RS232, Ethernet, 1-CIS |
| Tuotetyyppi | Lippujen tulostus-, luku- ja käsittelyjärjestelmä |
| Tulostustekniikka | Suora lämpötulostus |
| Tulostustarkkuus | 304 dpi / 12 pistettä/mm |
| Tulostusnopeus | Enintään 150 mm/s |
| Tulostusleveys | 50 mm |
| Materiaalit | ISO-lippumateriaali |
| Materiaalipaino | 140–210 g/m² |
| Materiaalin paksuus | 140–230 µm |
| Feeder | Single Feeder |
| Optinen lukija | 1 × CIS (Contact Image Sensor) |
| 1D/2D-luku | Kyllä |
| 2D-koodit | Aztec, DataMatrix, PDF417, QR Code |
| Liitännät | RS232, Ethernet |
| USB | Ei tämän SKU:n vahvistettu vakioliitäntä; saatavana PP54 EVO -tuoteperheeseen optiona |
| Emulointi | CUSTOM/POS |
| Datapuskuri | 16 KB |
| Flash-muisti | 2 MB sisäinen + 8 MB ulkoinen, josta 4 MB käyttäjälle |
| RAM | 512 KB sisäinen + 8 MB ulkoinen |
| Cutter | Kyllä |
| Cutterin käyttöikä | 1 000 000 leikkausta |
| Lippujen samanaikainen hallinta | Enintään 3 lippua |
| Anturit | Tulostuspään lämpötila, paperi sisään, paperi ulos, kansi auki sekä sisäiset lipunkäsittelyanturit; ulkoinen near-paper-end optiona |
| Paperin ulostulo | RGB LED -indikointi |
| Ajurit | Windows 32/64 bit |
| Ohjelmistotyökalut | PrinterSet, CustomPowerTool, SDK |
| Mitat | 270 × 105 × 146 mm |
| Paino | Noin 3 kg |
Mallikohtainen kokoonpano – 915LA030100600
915LA030100600 on PP54 EVO Single Feeder RS232 Ethernet -kokoonpano. Saatavilla oleva PP54 EVO -mallidokumentaatio määrittelee Single Feeder -vakiokokoonpanon muodossa PP54 EVO 1-FEEDER RS232 ETH 1-CIS.
Tämän tuotteen kuvauksessa on olennaista erottaa Single Feeder ja CIS toisistaan. Single Feeder syöttää liput automaattisesti käsittelyyn, kun taas 1-CIS on lipun optinen luku-/kuvantunnistusyksikkö. Kyse ei siis ole pelkästä paperinsyöttölaitteesta.
Ei RFID-versio
PP54 EVO -tuoteperheeseen kuuluu myös RFID HF -kokoonpanoja. 915LA030100600-tuotekoodin nimikkeessä ei ole RFID HF -määritystä, joten RFID-lukijaa tai -koodausta ei tule ilmoittaa tämän SKU:n ominaisuudeksi.
RFID HF -tarpeeseen tulee valita erikseen RFID HF -ominaisuudella määritelty PP54 EVO -kokoonpano.
Materiaalit
PP54 EVO on suunniteltu ISO-tyyppisten suoratermisten lippujen käsittelyyn. Valmistajan määrittelemä materiaalipaino on 140–210 g/m² ja paksuus 140–230 µm.
Materiaalivalinnassa tulee huomioida tulostuksen lisäksi CIS-lukeminen ja koko lipunkäsittelymekanismin toiminta. Lippumateriaalin mekaaniset ominaisuudet ovat siksi olennaisia järjestelmän luotettavuudelle.
Käyttökohteita
- Pysäköintijärjestelmät
- Sisään- ja ulosajoautomaatit
- Liikenne- ja kuljetusjärjestelmät
- Kulunvalvontajärjestelmät
- Lippuautomaatit
- Maksu- ja validointiautomaatit
- Itsepalvelujärjestelmät, joissa lippu tulostetaan ja luetaan samassa laitteessa
Integraatiossa huomioitavaa
PP54 EVO on tavallista kioskitulostinta kehittyneempi mekatroninen kokonaisuus. Lopullisessa järjestelmässä tulee huomioida lipun syöttö, Single Feederin täyttö ja huolto, käyttäjän syöttämän lipun kulkureitti, CIS-lukeminen sekä lipun ulossyöttö-, palautus- ja mahdollinen keräysreitti.
RS232- ja Ethernet-liitännät mahdollistavat laitteen ohjaamisen osana laajempaa automaatiojärjestelmää. Sovelluksen tulee hallita tulostuksen lisäksi tarvittava lipunkäsittelyn toimintalogiikka.
Tuotteen valinta
Custom 915LA030100600 PP54 EVO Single Feeder on tarkoituksenmukainen valinta, kun pysäköinti-, liikenne-, kulunvalvonta- tai itsepalvelujärjestelmässä tarvitaan automaattisesti syötettävien ISO-lippujen 304 dpi tulostusta, optista 1-CIS-lukua sekä RS232- ja Ethernet-liitäntöjä.
Tuotetta ei tule valita tavallisena kuittitulostimena tai kuvata pelkkänä automaattisena paperinsyöttäjänä. PP54 EVO on kokonainen lippujen tulostus-, luku- ja käsittelyjärjestelmä, jonka malliversio määräytyy feeder-, CIS-, liitäntä- ja mahdollisten RFID-ominaisuuksien perusteella.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: PP54 EVO
Tuotekoodi: 915LA030100600
Kokoonpano: Single Feeder, RS232, Ethernet, 1-CIS
English Brief
Custom 915LA030100600 PP54 EVO Single Feeder is an advanced thermal ticket printing, scanning and handling system designed for parking, transportation, access-control and automated self-service applications. The configuration combines a single automatic ticket feeder, 1-CIS optical scanning, RS232 and Ethernet connectivity. PP54 EVO provides 304 dpi printing at up to 150 mm/s, 1D/2D barcode printing and reading, ISO ticket handling and advanced ticket transport functions. This SKU does not specify the optional RFID HF functionality and should therefore be selected when optical ticket processing rather than RFID ticket encoding is required.
PP54 EVO SINGLE FEEDER RS232 ETH
