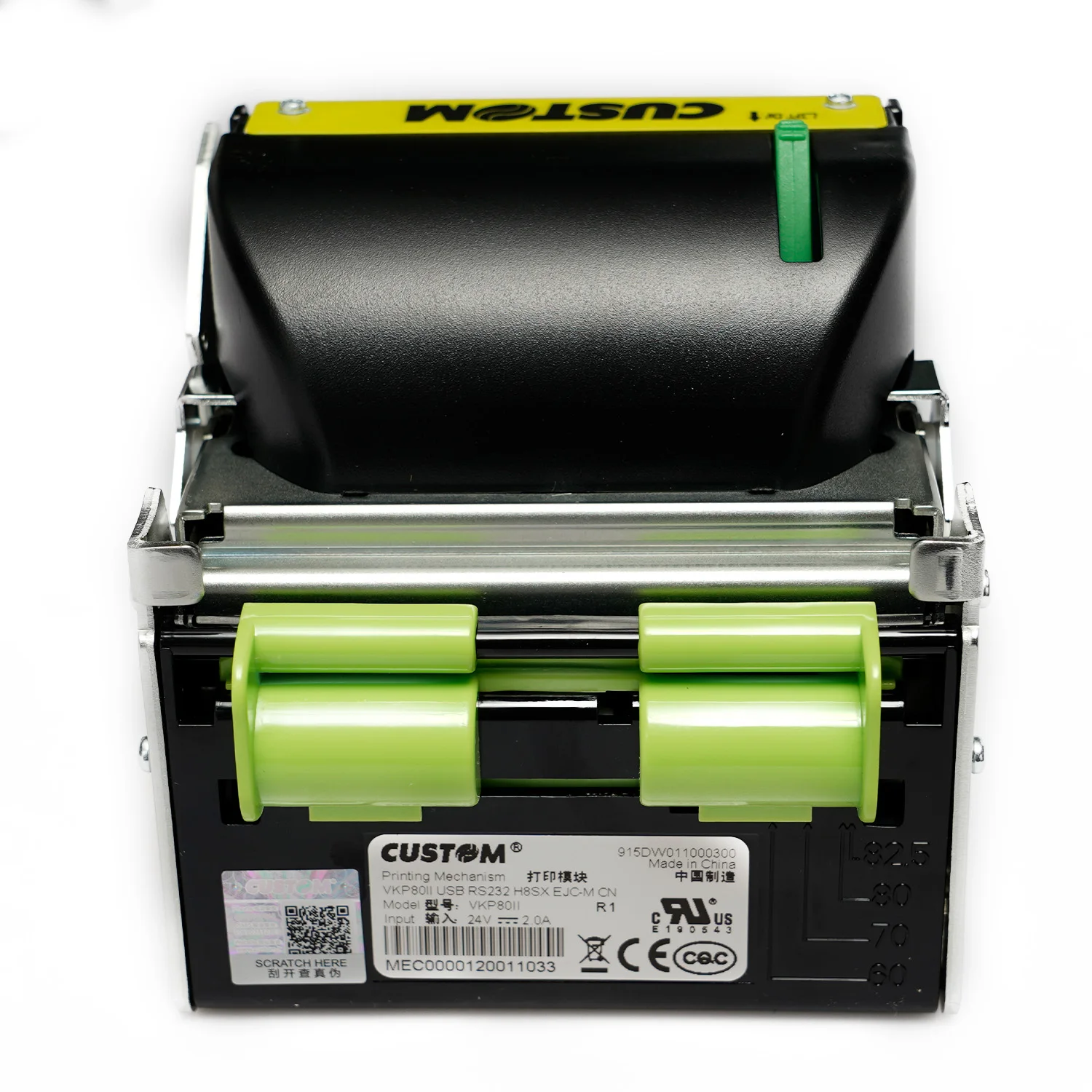

Custom VKP80II SX – nopea kioski- ja lipputulostin presenter-toiminnolla
Custom 915DW011000300 VKP80II SX on ammattikäyttöön suunniteltu suoraterminen kioski- ja lipputulostin itsepalvelupäätteisiin, maksuautomaatteihin, informaatiokioskeihin ja muihin OEM-laiteintegraatioihin. Tulostimen 203 dpi:n tarkkuus ja jopa 220 mm/s tulostusnopeus mahdollistavat tekstin, grafiikan, kuittien, lippujen sekä 1D- ja 2D-koodien nopean tulostamisen.
VKP80II SX poikkeaa yksinkertaisemmista integroitavista tulostusmekanismeista erityisesti paperinkäsittelynsä ansiosta. Tulostimessa on automaattinen leikkuri sekä ticket presenter, joka syöttää valmiin tulosteen hallitusti käyttäjälle. Tulostin pystyy myös vetämään noutamatta jääneen tulosteen takaisin laitteen sisälle. Nämä ominaisuudet ovat erityisen hyödyllisiä valvomattomissa itsepalveluratkaisuissa.
Käyttötarkoitus
VKP80II SX on tarkoitettu kioskeihin ja automaatteihin, joissa tulostaminen muodostaa olennaisen osan asiakkaan itsepalveluprosessia. Tyypillisiä käyttökohteita ovat maksu- ja informaatiokioskit, pankki- ja palveluautomaatit, pysäköintijärjestelmät, lippuautomaatit, vähittäiskaupan itsepalveluratkaisut sekä muut laitteet, joista asiakkaalle luovutetaan kuitti, lippu tai muu tuloste.
Laaja −20…+70 °C käyttölämpötila mahdollistaa VKP80II SX:n käytön myös tavanomaista vaativammissa laiteympäristöissä. Lopullisen kioskin tai automaatin ympäristöolosuhteet, ilmanvaihto ja mekaaninen toteutus on kuitenkin huomioitava integraation suunnittelussa.
Automaattinen presenter ja tulosteen takaisinveto
VKP80II SX:n presenter-toiminto erottaa tulostusprosessin käyttäjälle näkyvästä tulosteen luovutuksesta. Tuloste voidaan leikata valmiiksi laitteen sisällä ja syöttää tämän jälkeen hallitusti käyttäjän otettavaksi. Presenter pystyy käsittelemään tulostetta jopa yli 1000 mm/s nopeudella.
Jos käyttäjä ei ota tulostetta, retract-toiminto mahdollistaa sen vetämisen takaisin kioskin sisälle. Tämä auttaa estämään tulosteiden jäämistä laitteen ulostuloon ja vähentää häiriöitä valvomattomissa itsepalvelupisteissä.
Paperinkäsittely ja suuri rullakapasiteetti

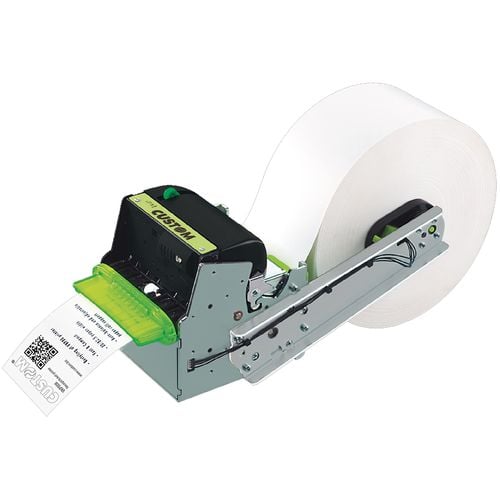

Säädettävä paperinsyöttö tukee 60–82,5 mm leveitä lämpöpapereita. Valmistajan vakiorullapidikkeellä voidaan käyttää enintään 180 mm halkaisijan paperirullaa, tai enintään 150 mm rullaa paperirullan ollessa tulostimen yläpuolella. Tulostusmekanismin moottori pystyy käsittelemään asianmukaisella ulkoisella rullaratkaisulla jopa 300 mm halkaisijan paperirullia.
Suuri paperikapasiteetti vähentää rullien vaihtotarvetta ja soveltuu siksi erityisesti suuren tapahtumamäärän itsepalvelulaitteisiin.
Keskeiset ominaisuudet
- Suora lämpötulostus
- 203 dpi / 8 dots/mm tulostustarkkuus
- Tulostusnopeus jopa 220 mm/s
- Säädettävä 60–82,5 mm paperileveys
- Paperin paino 55–110 g/m²
- Automaattinen ticket presenter
- Automaattinen tulosteen takaisinveto (retract)
- Automaattinen leikkuri
- Anti-jamming-toiminto paperitukosten vähentämiseksi

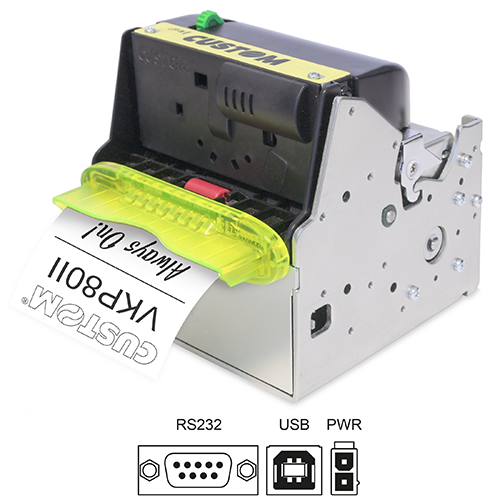

- USB- ja RS232-liitännät
- 24 VDC ±10 % sähkönsyöttö
- 1D- ja 2D-koodien tulostustuki
- Laaja −20…+70 °C käyttölämpötila
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915DW011000300 |
| Malli | VKP80II SX |
| Tuotetyyppi | Kioski- ja lipputulostin |
| Tulostustekniikka | Suora lämpötulostus (Direct Thermal) |
| Tulostustarkkuus | 203 dpi / 8 dots/mm |
| Tulostusnopeus | Jopa 220 mm/s |
| Paperileveys | 60–82,5 mm |
| Paperin paino | 55–110 g/m² |
| Paperirullan halkaisija | Enintään 180 mm vakiorullapidikkeellä; 150 mm paperirullan ollessa tulostimen yläpuolella |
| Liitännät | USB, RS232 |
| Presenter | Kyllä, automaattinen ticket presenter |
| Retract | Kyllä, noutamatta jääneen tulosteen takaisinveto |
| Leikkuri | Automaattinen leikkuri |
| Sensorit | Paperin loppuminen, black mark, tulosteen läsnäolo, tulostusmekanismi avoinna, paperirullan vähyys |
| Datapuskuri | 16 KB |
| Flash-muisti | 384 KB |
| Käyttöjännite | 24 VDC ±10 % |
| Keskimääräinen virrankulutus | 1 A (12,5 % pisteistä aktiivisena) |
| Käyttölämpötila | −20…+70 °C |
| Tulostuspään käyttöikä | 100 km / 100 miljoonaa pulssia |
| MTBF | 590 000 tuntia (elektroniikkakortti) |
| Mitat (P × K × L) | 149,5 × 121,2 × 123,5 mm |
| Paino | 1,6 kg |
Mallikohtainen kokoonpano – 915DW011000300
915DW011000300 on VKP80II SX -mallin USB- ja RS232-liitännöillä varustettu kokoonpano. Tämä on tärkeä SKU-kohtainen rajaus: Ethernet-liitäntä kuuluu toiseen VKP80II-kokoonpanoon eikä sitä tule tulkita tämän version ominaisuudeksi.
24 VDC ±10 % sähkönsyöttö toteutetaan osana kioskin tai automaatin sähköjärjestelmää. Virtalähteen ja kaapeloinnin soveltuvuus tulee tarkistaa lopullisen integraation yhteydessä.
Sensorit ja toimintavarmuus
VKP80II SX valvoo paperinkäsittelyn eri vaiheita useilla sensoreilla. Tulostin tunnistaa paperin loppumisen, black mark -kohdistusmerkin, tulosteen läsnäolon, tulostusmekanismin avaamisen sekä paperirullan lähestyvän loppumisen asianmukaisen rullapidikkeen kanssa.
Anti-jamming-järjestelmä on suunniteltu vähentämään paperitukoksia. Automaattinen presenter, retract-toiminto ja paperinkäsittelyn valvonta muodostavat kokonaisuuden, joka soveltuu erityisen hyvin itsepalvelulaitteisiin, joissa tulostimen tulee toimia pitkiä aikoja ilman jatkuvaa henkilökunnan valvontaa.
Paperi ja tulostusmateriaali
VKP80II SX käyttää suoratermistä paperia eikä tarvitse värinauhaa, mustetta tai värikasettia. Paperileveydeksi voidaan valita 60–82,5 mm ja valmistajan määrittelemä paperin painoalue on 55–110 g/m². Materiaali valitaan käyttökohteen, tulosteen säilyvyysvaatimuksen, paperin paksuuden sekä mahdollisen black mark -kohdistuksen perusteella.
Käyttökohteita
- Itsepalvelukioskit
- Maksuautomaatit
- Lippuautomaatit
- Pysäköintiautomaatit
- Informaatiopäätteet
- Vähittäiskaupan itsepalveluratkaisut
- Pankki- ja palveluautomaatit
- Muut OEM- ja automaatiojärjestelmät
Tuotteen valinta
Custom 915DW011000300 VKP80II SX on tarkoituksenmukainen valinta, kun itsepalvelulaitteeseen tarvitaan nopea 60–82,5 mm:n lämpötulostin, automaattinen leikkuri sekä hallittu presenter- ja retract-paperinkäsittely. USB- ja RS232-liitännät tekevät tästä versiosta sopivan järjestelmiin, joissa Ethernet-yhteyttä ei tarvita.
Ennen lopullista laitevalintaa on tarkistettava erityisesti paperirullan sijoitus, tarvittava rullakapasiteetti, tulosteen ulostuloreitti, presenter-rakenne, sähkönsyöttö ja mekaaniset asennusmitat.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: VKP80II SX
Tuotekoodi: 915DW011000300
Tuotteen mekaaniset asennusmitat, sähköiset vaatimukset ja integraatio-ohjeet tulee tarkistaa Customin VKP80II SX -valmistajadokumentaatiosta ennen uuden kioski- tai automaattiratkaisun lopullista suunnittelua.
English Brief
Custom 915DW011000300 VKP80II SX is a high-performance direct thermal kiosk and ticket printer designed for self-service terminals, payment kiosks, ticketing systems and OEM applications. It provides 203 dpi resolution, print speeds up to 220 mm/s and supports adjustable paper widths from 60 to 82.5 mm. This configuration features USB and RS232 interfaces, an automatic cutter, ticket presenter and retract function. Its robust paper handling, multiple sensors and −20 to +70 °C operating temperature range make it particularly suitable for unattended self-service applications.
