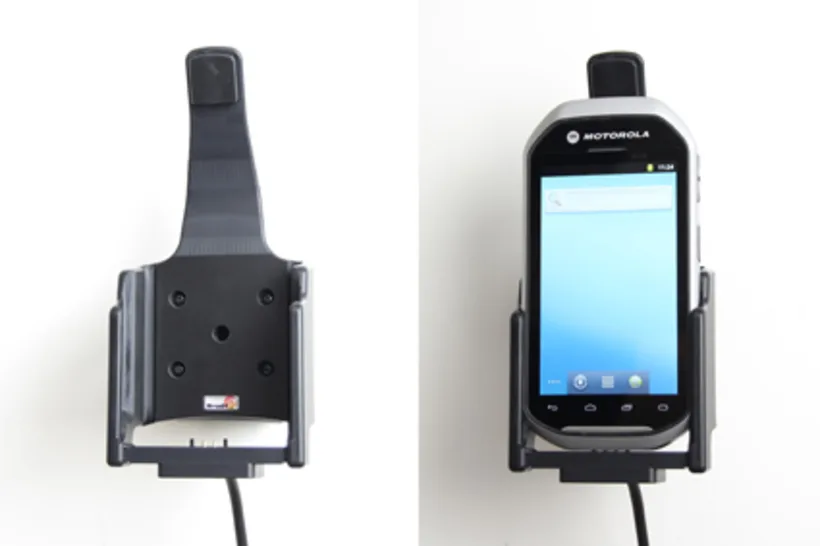

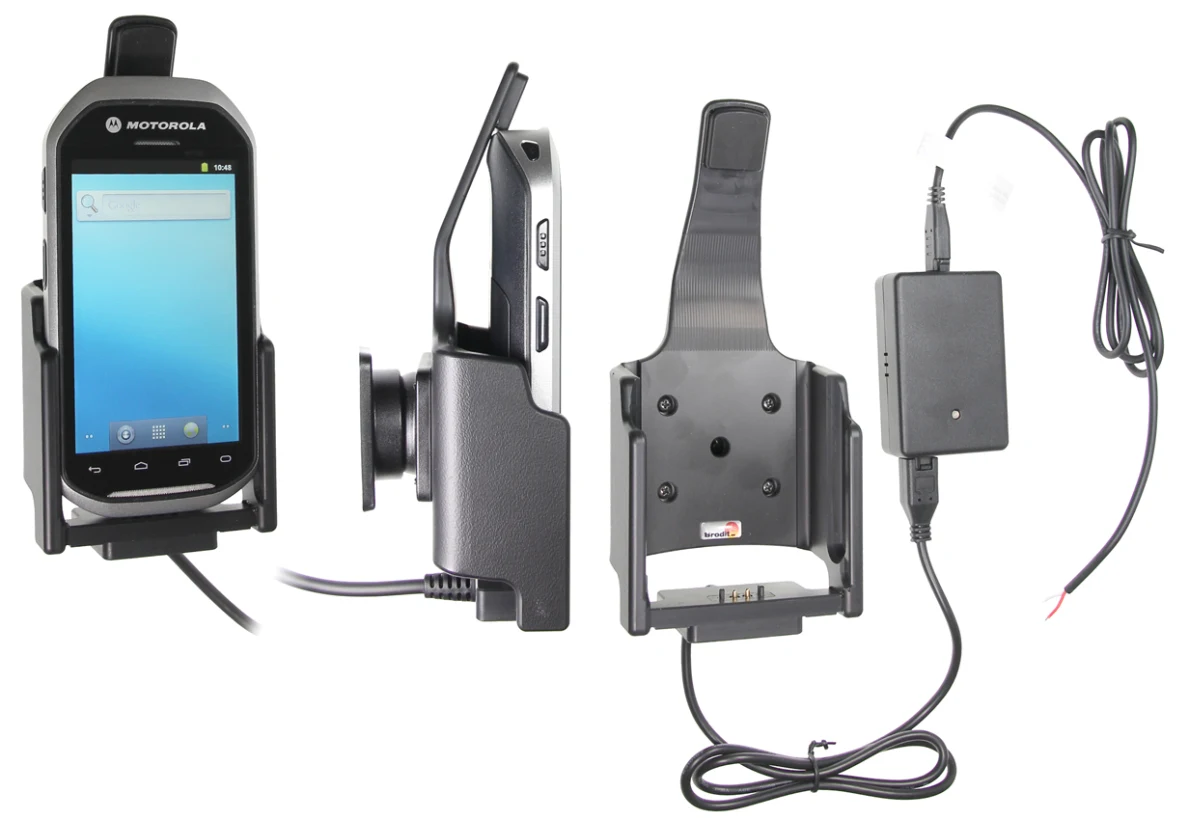

Brodit 513528 on Zebra MC40 -mobiilipäätteelle ilman kortinlukijaa suunniteltu aktiivinen MOLEX-latausteline. Ratkaisu yhdistää päätelaitteen turvallisen kiinnityksen, jatkuvan latauksen ja säädettävän Tilt Swivel -nivelen ammattimaiseen ajoneuvo- ja työpistekäyttöön.
Mukana toimitettava virtalähde kytketään kiinteästi ajoneuvon sähköjärjestelmään. Näin Zebra MC40 voidaan pitää latauksessa ja käyttövalmiina koko työvuoron ajan ilman irrallisia latausjohtoja.
Käyttötarkoitus
Brodit 513528 soveltuu erityisesti ympäristöihin, joissa Zebra MC40 toimii jatkuvasti osana kuljettajan, huoltohenkilöstön tai muun liikkuvan työntekijän työpistettä.
Tyypillisiä käyttökohteita ovat kuljetus ja jakelu, logistiikka, varasto, kenttähuolto, kunnossapito sekä muu liikkuva tiedonkeruu.
Keskeiset ominaisuudet
- aktiivinen latausteline Zebra MC40 -mobiilipäätteelle
- tarkoitettu MC40-mallille ilman kortinlukijaa
- MOLEX-liitäntä
- 2 A lataus
- 12/24 V ajoneuvokäyttö
- virtalähde sisältyy toimitukseen
- virtalähde avoimella kaapelinpäällä
- kiinteä sähköasennus
- Brodit Tilt Swivel -nivel
- säädettävä katselukulma
- E-hyväksytty
- ammattimaiseen ajoneuvokäyttöön
Kiinteä 12/24 V ajoneuvoasennus
Brodit 513528 on suunniteltu kiinteään ajoneuvoasennukseen. Virtalähteen avoimet kaapelinpäät mahdollistavat lataustelineen kytkemisen ajoneuvon sähköjärjestelmään.
Valmistajan asennusohjeen mukaan valkoinen johdin kytketään ajoneuvon negatiiviseen maadoitukseen ja punainen johdin virtalukon ohjaamaan 12/24 V virtalähteeseen. Virtakytkentä suojataan 2 A sulakkeella. Ammattimainen asennus on suositeltava.
2 A lataus
Telineen integroitu laturi tarjoaa 2 A latausvirran. MC40 latautuu ollessaan telineessä, mikä auttaa pitämään päätelaitteen käyttövalmiina pitkien työvuorojen aikana.
MOLEX-adapterijärjestelmä
Brodit 513528 on varustettu MOLEX-liitännällä. Telineen perustoimintona on Zebra MC40 -päätelaitteen lataaminen, mutta MOLEX-liitäntään voidaan liittää myös soveltuva adapteri lisävirtasyöttöä tarvitsevia ratkaisuja varten.
MOLEX-liitäntä on tarkoitettu virtasyöttöön. Sitä ei käytetä data- tai audioliitäntänä.
Tilt Swivel – säädettävä käyttöasento
Broditin Tilt Swivel -nivel mahdollistaa MC40-päätelaitteen kallistamisen ja kääntämisen käyttäjälle sopivaan katselukulmaan.
Säädettävyyden avulla näytön asentoa voidaan mukauttaa käyttäjän ja asennuspaikan mukaan sekä vähentää esimerkiksi ajoneuvon ikkunoista tulevia heijastuksia.
Yhteensopivuus
Brodit 513528 on tarkoitettu Zebra MC40 -mobiilipäätteelle ilman kortinlukijaa.
Kortinlukijalla varustetulle Zebra MC40 -päätelaitteelle oikea vastaava MOLEX-latausteline on Brodit 513497. Telineet ovat laitekokoonpanokohtaisia, joten MC40-version yhteensopivuus tulee tarkistaa ennen tilausta.
Tekniset tiedot
| Valmistaja | Brodit |
| Tuotekoodi | 513528 |
| Tuotetyyppi | Charging Station / aktiivinen latausteline |
| Yhteensopivuus | Zebra MC40 ilman kortinlukijaa |
| Kortinlukijallinen MC40 | Ei yhteensopiva |
| Kiinnitys | Tilt Swivel |
| Liitäntä | MOLEX |
| Ajoneuvon käyttöjännite | 12/24 V |
| Latausvirta | 2 A |
| Virtalähde | Sisältyy |
| Virtakaapeli | Avoin kaapelinpää |
| Suositeltu sulake | 2 A |
| Asennustapa | Kiinteä sähköasennus |
| Hyväksyntä | E-approved |
| GTIN / EAN | 7320285135284 |
Käyttökohteet
- kuljetus- ja jakeluajoneuvot
- varasto ja logistiikka
- kenttähuolto
- huolto- ja kunnossapitoajoneuvot
- liikkuva tiedonkeruu
- myymälä- ja varastotyö
- Zebra MC40 -ajoneuvokäyttö
Lisävarusteet
Brodit suosittelee telineen asentamista käyttökohteeseen sopivalle Brodit ProClip Mounting Platform -kiinnitysalustalle. Ajoneuvokohtainen kiinnitysalusta valitaan ajoneuvomallin ja halutun asennuspaikan mukaan.
Rinnakkaismallit ja vaihtoehdot
Brodit 513497 on vastaava MOLEX-latausteline kortinlukijalla varustetulle Zebra MC40 -päätelaitteelle.
Brodit 512528 on MC40 ilman kortinlukijaa -kokoonpanolle tarkoitettu vaihtoehtoinen ajoneuvolatausteline 12/24 V ajoneuvovirtalähteellä.
Toimitussisältö
- 1 × Brodit 513528 Charging Station
- Tilt Swivel -nivel
- MOLEX-liitäntä
- virtalähde kiinteään 12/24 V asennukseen
- virtakaapeli avoimella kaapelinpäällä
- valmistajan asennukseen kuuluvat kiinnitystarvikkeet
Takuu
Brodit 513528 -lataustelineelle ilmoitetaan 12 kuukauden takuu.
Mininovan asiantuntijapalvelut
Mininova auttaa oikean Brodit-telineen, ajoneuvokohtaisen kiinnitysalustan ja sähköliitäntäratkaisun valinnassa Zebra-mobiilipäätteille.
MC40-tuoteperheen kohdalla tarkistamme tarvittaessa ennen tilausta, onko käytössä kortinlukijallinen vai ilman kortinlukijaa oleva päätelaite, jotta teline valitaan oikein.
Valmistajan linkit
Brodit – valmistajan verkkosivusto:
Brodit – Official Website
Huomio: Brodit 513528:n tuotekohtaista sivua ei löytynyt tällä hetkellä Broditin julkisesta verkkopalvelusta. Mininovan tuotesivulle ei tämän vuoksi lisätä kolmannen osapuolen jälleenmyyjälinkkiä valmistajan linkkinä.
Yritys- ja projektihankinnat: Ota yhteyttä Mininovaan ja varmista laitteen täsmällinen yhteensopivuus, asennustapa, lisävarusteet sekä projektihinnoittelu.
English Brief
Brodit 513528 is an active MOLEX charging station designed for the Zebra MC40 without a card reader. It features a Brodit Tilt Swivel and an integrated 2 A charging solution for professional fixed vehicle installations.
The included power supply has open cable ends for connection to a 12/24 V vehicle electrical system. The product is E-approved and Brodit recommends a 2 A fuse and professional installation.
Manufacturer: Brodit
Part Number: 513528
Compatible device: Zebra MC40 without card reader
Type: MOLEX Charging Station
Mount: Tilt Swivel
Power: 12/24 V
Charging: 2 A
Power supply: Included, open cable end
EAN: 7320285135284
Charging station (MOLEX), tilt swivel, 10/24 V, MOLEX, incl.: Power supply unit (open cable end), fits for: MC40 (without card reader)
