Brodit 202014, Standard Duty Pedestal Mount 10″, Heavy Duty Clamp 5–65 mm, AMPS

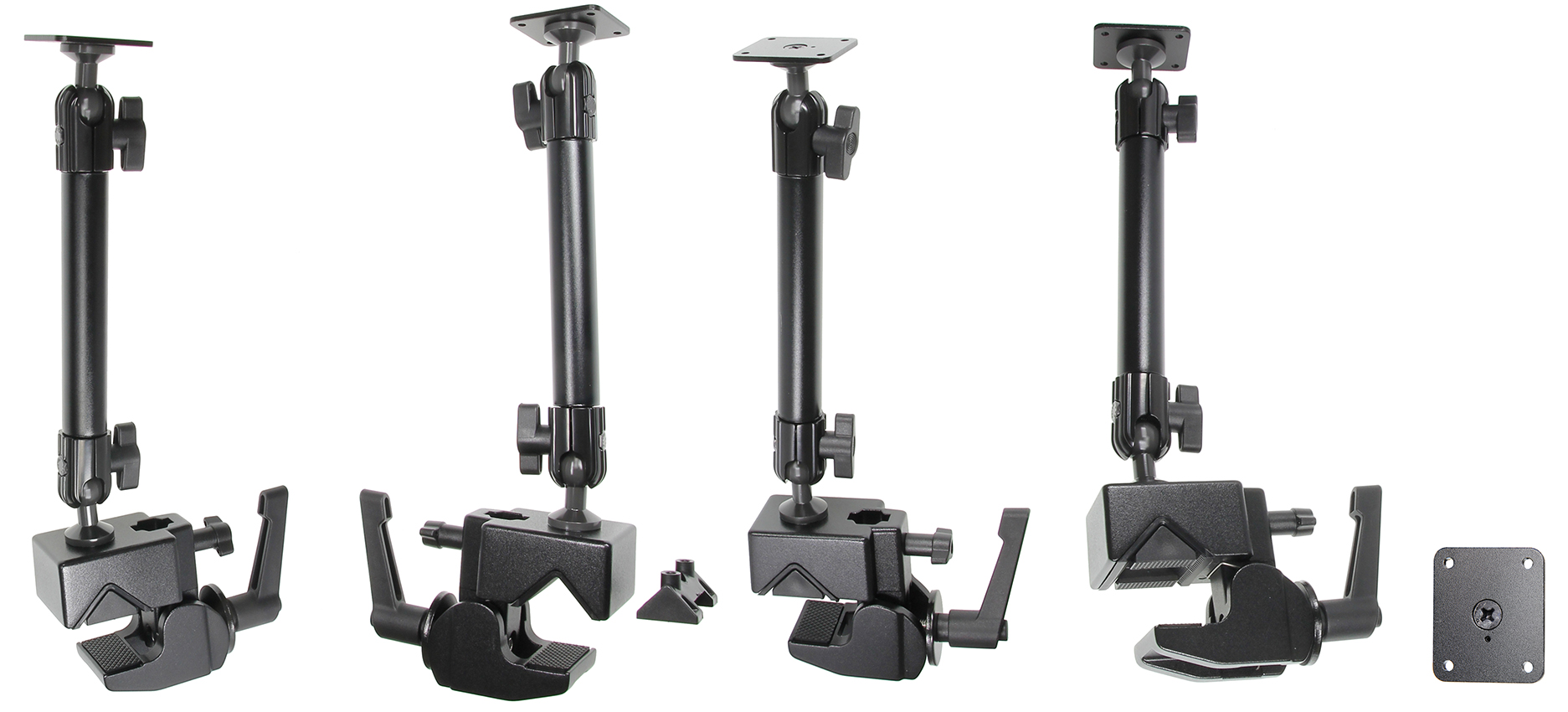

Brodit 202014 – Standard Duty Pedestal Mount 10″, Heavy Duty Clamp 5–65 mm, AMPS, 360°/210°

Brodit 202014 on ammattikäyttöön suunniteltu 10 tuuman Standard Duty Pedestal Mount -jalusta, jossa yhdistyvät Heavy Duty Clamp -puristinkiinnitys, säädettävä kuulapää ja AMPS-reikäkuviolla varustettu laitekiinnityslevy. Jalusta tarjoaa säädettävän kiinnitysalustan yhteensopivalle Brodit-laitepidikkeelle esimerkiksi ajoneuvossa, varastossa, tuotannossa tai muussa kiinteässä työpisteessä.

Heavy Duty Clamp avautuu 5–65 mm ja mahdollistaa jalustan kiinnittämisen erilaisiin pyöreisiin putkiin ja tankoihin sekä soveltuville tasaisille pinnoille. Ratkaisu on hyödyllinen erityisesti silloin, kun tavallista ruuvattavaa alustaa tai imukuppikiinnitystä ei voida tai haluta käyttää.

Käyttötarkoitus

202014 toimii mekaanisena väliosana kiinnityspisteen ja varsinaisen laitepidikkeen välillä. Heavy Duty Clamp muodostaa kiinnityksen alustaan, 340 mm pitkä jalustarakenne tuo laitteen käyttöetäisyydelle ja AMPS-levy mahdollistaa yhteensopivan Brodit-pidikkeen asentamisen jalustan päähän.

Ratkaisua voidaan käyttää esimerkiksi ajoneuvoissa, työkoneissa, varastoissa, tuotannossa, huoltopisteissä ja muissa ammattiympäristöissä, joissa mobiililaite tai muu yhteensopiva laitepidike täytyy asentaa säädettävään asentoon.

Heavy Duty Clamp 5–65 mm

Brodit 202014:n keskeinen mallikohtainen ominaisuus on Heavy Duty Clamp -puristinkiinnike. Valmistajan teknisen määrittelyn mukaan puristin avautuu 5–65 mm.

Puristinkiinnitys mahdollistaa asennuksen ilman pysyvää ruuvikiinnitystä useissa kohteissa. Käytännön soveltuvuus on kuitenkin aina arvioitava kiinnityspinnan muodon, materiaalin, kuormituksen, tärinän ja käyttökohteen perusteella.

360° kierto ja 210° kallistus

Jalustan 20 mm kuulapäärakenne mahdollistaa laitteen asennon laajan säädön. Valmistajan mukaan kuulapää kiertyy 360° ja kallistuu 210°. Näin pidikkeen katselu- ja käyttöasento voidaan säätää käyttäjän ja asennusympäristön mukaan.

Haluttu asento lukitaan siipimutterilla. Säädettävyys on hyödyllinen esimerkiksi ajoneuvo- ja työpisteasennuksissa, joissa näytön tai mobiilipäätteen täytyy olla käyttäjän näkökentässä mutta sitä ei voida asentaa suoraan kiinnityspinnan suuntaisesti.

AMPS-kiinnitys

Jalustan päässä oleva 50 × 42 mm kiinnityslevy käyttää AMPS-reikäkuviota. Se mahdollistaa yhteensopivien Brodit-pidikkeiden ja muiden oikealla AMPS-kiinnityksellä varustettujen ratkaisujen asentamisen jalustaan.

Brodit ilmoittaa Standard Duty Pedestal Mount -rakenteen yhteensopivaksi Broditin tilt swivel -pidikkeiden kanssa. Varsinainen puhelin-, tabletti- tai mobiilipäätepidike valitaan erikseen käytettävän laitteen perusteella.

340 mm kokonaispituus

202014-jalustan kokonaispituus on 340 mm. Valmistajan ilmoittama korkeus tasaisesta kiinnityspinnasta on 285 mm. Varren halkaisija on 23 mm ja kuulapään halkaisija 20 mm.

Pidempi jalustarakenne mahdollistaa laitteen tuomisen lähemmäksi käyttäjää tilanteissa, joissa kiinnityspiste sijaitsee etäällä optimaalisesta käyttöpaikasta.

Keskeiset ominaisuudet

• Brodit-tuotekoodi 202014
• Standard Duty Pedestal Mount
• 10″ Heavy Duty Clamp -versio
• kokonaispituus 340 mm
• Heavy Duty Clamp -kiinnitys
• puristimen avautuma 5–65 mm
• 20 mm kuulapää
• 210° kallistus
• 360° kierto
• AMPS-reikäkuvio
• 50 × 42 mm kiinnityslevy
• 23 mm varren halkaisija
• 285 mm korkeus tasaisesta kiinnityspinnasta
• valmistajan ilmoittama kuormitus 1 kg
• alumiinivarsi
• muovinen siipimutteri
• musta

Tekniset tiedot

Mallikohtaiset erot

Brodit 202014 on Standard Duty Pedestal Mount -sarjan 10 tuuman versio, jossa kiinnitys tapahtuu Heavy Duty Clamp -puristimella. Puristimen 5–65 mm avautuma on tämän mallin tärkeä valintaperuste.

Broditin samassa tuoteperheessä on myös esimerkiksi 202015, joka on 10 tuuman Pedestal Mount pienemmällä clamp-kiinnikkeellä, sekä imukuppi-, taso- ja mukitelinekiinnityksellä varustettuja vaihtoehtoja. Jalusta tulee valita ensisijaisesti käytettävissä olevan kiinnityspisteen ja tarvittavan pituuden perusteella.

Yhteensopivuus

202014 on universaali mekaaninen kiinnitysratkaisu, eikä sitä ole sidottu yhteen tiettyyn puhelin-, tabletti- tai mobiilipäätemalliin. AMPS-kiinnityslevy mahdollistaa yhteensopivan laitepidikkeen asentamisen jalustan päähän.

Brodit ilmoittaa jalustan yhteensopivaksi Brodit-pidikkeiden kanssa, joissa käytetään tilt swivel -kiinnitystä. Laitekohtainen pidike hankitaan erikseen ja sen yhteensopivuus käytettävän päätelaitteen kanssa tulee tarkistaa ennen tilausta.

Käyttökohteet

• ajoneuvoasennukset
• trukit ja materiaalinkäsittely
• työkoneet
• varasto ja logistiikka
• tuotantotyöpisteet
• huolto- ja kenttätyö
• putki- ja tankokiinnitykset
• tasaiselle pinnalle tehtävät puristinkiinnitykset
• puhelin- ja mobiilipäätepidikkeet
• yhteensopivat tablet-pidikkeet kuormitusrajojen puitteissa

Materiaalit ja rakenne

Jalustan varsi on valmistettu alumiinista ja siipimutteri muovista. Kokonaisuus on musta. Rakenteen tarkoituksena on yhdistää jäykkä jalusta säädettävään kuulapäähän ja irrotettavaan puristinkiinnitykseen.

Lisävarusteet

202014 tarvitsee käyttökohteesta riippuen erillisen laitekohtaisen Brodit-pidikkeen. AMPS-kiinnitys mahdollistaa jalustan yhdistämisen laajaan valikoimaan yhteensopivia pidikkeitä.

Laitepidike tulee valita päätelaitteen tarkan valmistajan, mallin, mahdollisen suojakuoren sekä lataus- ja liitäntätarpeiden perusteella.

Rinnakkaismallit

Brodit 202015 – 10″ Pedestal Mount pienellä clamp-kiinnikkeellä, kokonaispituus 345 mm.

Brodit 202012 – 11″ Pedestal Mount imukuppikiinnityksellä, kokonaispituus 280 mm.

Brodit 202020 – 10″ Standard Duty Pedestal Mount kiinteämpään perusasennukseen, kokonaispituus 251 mm.

Toimitussisältö

Toimitukseen kuuluu Brodit 202014 Standard Duty Pedestal Mount 10″ Heavy Duty Clamp -kiinnityksellä. Laitekohtainen Brodit-pidike, mobiilipääte, tabletti sekä muut mahdolliset asennuskomponentit eivät kuulu toimitukseen, ellei niitä ole tilattu erikseen.

Takuu

Brodit 202014 -tuotteeseen sovelletaan valmistajan kyseiselle tuotteelle kulloinkin voimassa olevia takuuehtoja. Käyttökohteen soveltuvuus, kuormitus ja asennuksen turvallisuus tulee varmistaa ennen käyttöönottoa.

Huolto

Puristimen, kuulapään, siipimutterin ja AMPS-kiinnityksen kireys kannattaa tarkistaa säännöllisesti. Ajoneuvo-, trukki- ja työkoneasennuksissa tarkastus on erityisen tärkeä tärinän ja toistuvan mekaanisen kuormituksen vuoksi.

Mininovan B2B-palvelu

Mininova auttaa muodostamaan Brodit 202014 -jalustasta ja laitekohtaisesta pidikkeestä käyttökohteeseen sopivan kokonaisuuden. Valinnassa voidaan huomioida päätelaite, asennuspiste, tarvittava työskentelyasento, kuormitus sekä mahdollinen lataus- tai telakointitarve.

Tarvitsetko Brodit-kiinnitysratkaisun ajoneuvoon, trukkiin tai työpisteeseen? Ota yhteyttä Mininovaan ja kerro käytettävä päätelaite sekä asennuskohde. Autamme määrittämään yhteensopivan jalustan ja laitepidikkeen.

Valmistajan linkit

Brodit 202014 – valmistajan virallinen tuotesivu: Brodit 202014 Standard Duty Pedestal Mount

Brodit 202014 – valmistajan datasheet: Brodit Pedestal Mounts – Product Datasheet

English Brief

Brodit 202014 is a 10-inch Standard Duty Pedestal Mount featuring a heavy-duty clamp with a 5–65 mm opening range. Its 20 mm ball head provides up to 210° tilt and 360° swivel adjustment, while the 50 × 42 mm mounting plate uses the standard AMPS hole pattern for compatible Brodit device holders.

The mount has a total length of 340 mm, a 23 mm aluminium rod and a manufacturer-specified loading weight of 1 kg. The heavy-duty clamp enables installation on suitable flat surfaces and round pipes or bars, making the mount suitable for professional vehicle, warehouse, production and workstation installations.
