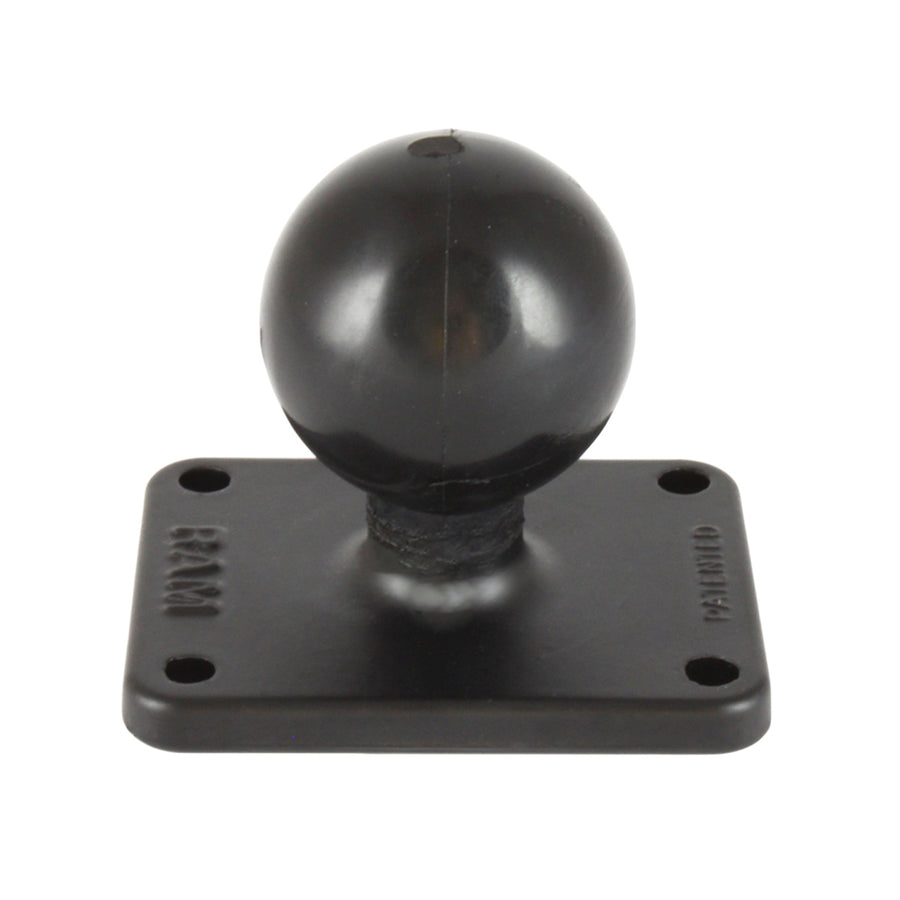

RAM Mount RAM-202U-225, suorakaiteinen pallolevy C-koon järjestelmään
RAM Mount RAM-202U-225 yhdistää suorakaiteenmuotoinen alumiinilevyn ja 38,1 mm:n kumipallon. Neljän kiinnitysreiän keskipistejako on 38,1 × 50,8 mm. Tuote muodostaa pallollisen liitännän yhteensopivan laitteen, jalustan tai asennuspinnan ja erikseen valittavan C-koon RAM Mounts -nivelvarren välille.
Oikean osan valinnassa reikäjako on keskeinen tieto. Tässä versiossa neljän reiän kuvio on 1,5″ × 2″, joten pidemmän sivun keskipisteväli eroaa neliölevystä. Levyn ulkomitta kuvaa osan vaatimaa tilaa, kun taas reikien keskipisteiden väliset mitat ratkaisevat sovituksen olemassa olevaan kiinnitykseen.
Rakenne ja käytännön hyödyt
Runko on jauhemaalattua, merikäyttöön tarkoitettua alumiinia. Kiinteä kumipallo yhdistetään samaa kokoluokkaa olevaan nivelvarteen, jolloin laitteen asentoa voidaan muuttaa varren pallonivelten kautta. Levyn neljä valmista reikää auttavat suunnittelemaan ruuvikiinnityksen ilmoitettua reikäkuviota käyttäen.
Pallollinen kiinnityslevy soveltuu osaksi telineen rakentamista tai olemassa olevan asennuksen täydentämistä. Jos järjestelmässä on jo oikean pallokoon varsi, laitepuolen tai alustapuolen levy voidaan valita käyttökohteen mukaan. Tarkista silti kaikki osat, niiden kunto ja asennuksen vaatima kuormitus.
Tekniset tiedot
| Valmistaja | RAM Mounts / National Products Inc. |
|---|---|
| Tuotekoodi | RAM-202U-225 |
| Tuotetyyppi | Suorakaiteenmuotoinen kiinnityslevy C-koon kumipallolla |
| Levyn ulkomitat | 2″ × 2,5″ / 50,8 × 63,5 mm |
| Reikäjako | Neljä reikää, 1,5″ × 2″ / 38,1 × 50,8 mm, keskipisteestä keskipisteeseen |
| Pallokoko | C-koko, 1,5″ / 38,1 mm |
| Kuormitus, normaalikäyttö | 4 lb / noin 1,81 kg |
| Kuormitus, vaativa käyttö | 3 lb / noin 1,36 kg |
| Materiaali ja viimeistely | Merikäyttöön tarkoitettu alumiini, jauhemaalaus |
| Paino | Valmistajan ilmoitus 0,24 lb / noin 109 g |
| UPC | 793442902956 |
| Pakkaustyyppi | Poly Bag, pussipakkaus |
Reikäkuvion tarkistus ja laiteyhteensopivuus
Mittaa vastakappaleen reikien keskipisteet molempiin suuntiin. Vertaa tulosta 38,1 × 50,8 mm:n jakoon ja tarkista levylle varattu tila. Saman valmistajan eri pallolevyissä on erilaisia reikäkuvioita, joten pelkkä samankaltainen muoto tai pallon halkaisija ei varmista laitepuolen sopivuutta.
Lyhyen ja pitkän suunnan reikävälejä ei pidä sekoittaa levyn 50,8 × 63,5 mm:n ulkomittoihin. AMPS-standardin noin 30 × 38 mm:n reikäkuvio poikkeaa tämän levyn 38,1 × 50,8 mm:n jaosta. Valitse vastakappaleen reikäkuviota vastaava levy.
Laitevalmistajan jalustan tai pidikkeen kiinnitystapa tulee tarkistaa ennen tilausta. Levyn pallokoko kertoo RAM-varren yhteensopivuuden, eikä yksin määritä sopivuutta kaikuluotaimelle, näytölle tai telakalle. Sovitus riippuu myös laitteen reikäkuviosta, kokonaispainosta ja tarvittavasta asennustavasta.
Yhteensopivat nivelvarret
Pallo sopii C-koon 38,1 mm:n palloille tarkoitettuihin RAM-kaksipäisiin nivelvarsiin. Esimerkkejä ovat lyhyt RAM-201U-B, keskipitkä RAM-201U ja pitkä RAM-201U-D. Varren toiseen päähän tarvitaan käyttökohteeseen sopiva pallollinen pidin, levy tai jalusta.
B-koon 25,4 mm:n ja D-koon 57,2 mm:n varret ovat eri kokoluokkaa. Niitä ei yhdistetä suoraan tämän osan palloon. Jos vaihdat vanhan telineen osia, tarkista pallokoko kaikista käytettävistä komponenteista ja varmista, että aiottu kokonaisuus soveltuu käyttöympäristöön.
Käyttökohteet ja asennuksen suunnittelu
Levyä voidaan käyttää vastaavan reikäkuvion laiteadapterina tai pintaan ruuvattavan telineen osana. Asennusta suunniteltaessa selvitä ensin, kiinnitetäänkö osa laitteeseen, erilliseen pidikkeeseen vai alustaan. Näin tarvittava varsi ja vastapään komponentti voidaan määritellä oikein.
Veneen näyttötelineessä, ajoneuvon laiteasennuksessa tai työpisteen pidikkeessä tarkista kuormitus ja reikäkuvion sovitus kohteen osiin. Nämä käyttökohteet edellyttävät sopivaa kokonaisuutta; kyseessä ei ole tietylle näyttö- tai ajoneuvomallille valmiiksi määritelty asennussarja.
Suunnittele laitteen katselukulma, varren ulottuma ja johtojen liikkumavara. Jätä tilaa myös varren säätönupille ja laitteen irrottamiselle. Telineen sovitus kannattaa koekoota ennen kiinnityspinnan poraamista, jotta koko asennuksen vaatima tila voidaan tarkistaa.
Laite, sen pidin ja mahdolliset lisävarusteet muodostavat yhdessä kuormituksen. Tärinä, pitkän varren vipuvaikutus ja alustan jäykkyys vaikuttavat asennukseen. Valmistajan ilmoittama kuormitusraja ei korvaa koko osakokonaisuuden ja kiinnityspinnan soveltuvuuden arviointia.
Mallierot ja rinnakkaismallit
- RAM-202U-22: C-koon neliölevy 38,1 × 38,1 mm:n reikäjaolla ja 50,8 × 50,8 mm:n ulkomitoilla.
- RAM-202U: pyöreä C-koon levy AMPS-reikäkuviolla; reikäjako ja levyn muoto poikkeavat tästä tuotteesta.
Rinnakkaismallia valittaessa vertaa erikseen pallokokoa, reikien sijaintia ja levyn ulkomittoja. Eri reikäjako voi edellyttää toista levyä, vaikka käytettävä nivelvarsi pysyisi samassa C-kokoluokassa. Mininova auttaa vaihtoehtojen tarkistuksessa laitemallin ja asennustietojen perusteella.
Lisävarusteet ja tarvittavat osat
Kokonaisen telineen rakentamiseen valitaan nivelvarsi ja käyttökohteen toinen pallollinen komponentti. Asennuskohteen ruuvit, mutterit ja mahdollinen taustatuki määritellään erikseen. Valitse kiinnikkeet vastakappaleen, materiaalin ja asennuspinnan paksuuden perusteella.
Toimitussisältö
Yksi RAM-202U-225-alumiinilevy integroidulla C-koon kumipallolla. Nivelvarsi, laitepidin, elektroniikkalaite ja asennuskohteen kiinnitysruuvit eivät sisälly toimitukseen. Tuote on yksittäinen kiinnityskomponentti.
Takuu ja huolto
Valmistaja ilmoittaa tuotteelle rajoitetun elinikäisen takuun valmistajan takuuehtojen mukaisesti. Ehdot määrittelevät takuun kattavuuden, rajaukset ja käsittelymenettelyn. Valmistajan takuusivun linkki löytyy alta.
Tarkista levyn, pallon ja muiden telineosien kunto osana laitteiston ylläpitoa. Ongelmatilanteessa toimita Mininovalle tuotekoodi, ostotiedot ja kuvaus käytössä olevasta kokonaisuudesta. Näin voidaan selvittää osavalinta tai ohjata valmistajan takuukäsittelyyn.
B2B-hankinta ja projektimyynti
Asennusyritykset, laiteintegraattorit ja kalustotoimijat voivat määritellä RAM Mount RAM-202U-225 -levyn osaksi toistettavaa telinekokoonpanoa. Hankintalistaan kannattaa kirjata tuotekoodit, reikäkuvio, laitemalli, käyttöympäristö ja tarvittava kappalemäärä. Oikeat mitat auttavat välttämään keskenään samankaltaisten osien sekoittumista.
Pyydä Mininovalta määrä- tai projektitarjous. Ilmoita asennuskohde ja tavoiteaikataulu sekä mahdollisten nykyisten RAM-osien tuotekoodit. Saat osavalinnan tueksi yhteensopivuuden tarkistuksen sekä tarjouskohtaiset saatavuus- ja toimitustiedot.
Valmistajan tuotesivu ja tekninen tietolehti
- RAM Mounts: virallinen tuotesivu
- RAM Nordic: tekninen tietolehti, reikäjako ja kuormitusrajat
- Valmistajan takuu- ja huoltoehdot
English Brief
The RAM-202U-225 is an aluminum C size ball plate with a 1.5 inch rubber ball. This rectangular mounting ball base has a 2 × 2.5 inch plate and four mounting holes spaced 1.5 × 2 inches center to center. Use it as a matching device adapter or a drill-down mounting component with suitable hardware. Check the mating component’s hole pattern and available mounting space. The powder-coated plate connects to a separately purchased C-size RAM socket arm. Published capacity is 4 lb for standard use and 3 lb for heavy-duty use. The ball plate is supplied as a component; the arm, device holder and installation hardware are separate. Contact Mininova for project quantities and complete component selection.
