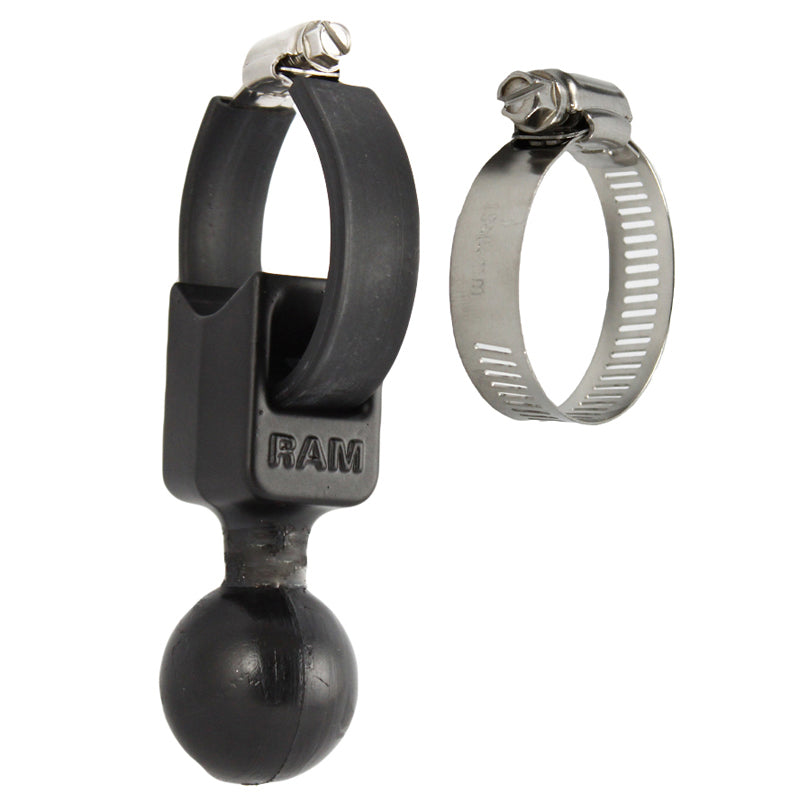

RAM Mount RAM-108BU, C-koon putkikiinnike kiristinpannalla
RAM Mount RAM-108BU tarjoaa pallokiinnityspisteen pyöreään putkeen tai kaiteeseen. Jalustan C-koon pallo yhdistetään erikseen hankittavaan nivelvarteen. Putken kiinnitysjalusta valitaan asennuskohteen halkaisijan perusteella, minkä jälkeen varsi ja laitepidike mitoitetaan laitteen mukaan.
Kiristinpanta kiertyy putken ympärille. Mukana oleva kumisuojanauha asetetaan asennuskohteeseen tarpeen mukaan valmistajan ohjeiden mukaisesti. Suunnittele koko asennus niin, että jalustan ympärillä on riittävästi tilaa pannan käsittelyyn ja varren säätämiseen.
Putkikiinnityksen ominaisuudet ja hyödyt
Jalusta mahdollistaa kiinnityspisteen muodostamisen putkirakenteeseen, kun tasopintainen ruuvijalusta ei sovi kohteeseen. C-koon pallo antaa mahdollisuuden jatkaa kokonaisuutta saman pallokoon nivelvarrella ja laitepidikkeellä. Varren valinnalla voidaan vaikuttaa laitteen ulottumaan ja sijoittamiseen.
Toimitukseen kuuluu kaksi eri kokoista kierukkakiristinpantaa. Putkijalusta käyttää kohteeseen soveltuvaa pantaa; kaksi mukana toimitettavaa pantaa eivät tarkoita kahta pallojalustaa. Tarkista putken halkaisija ennen tilaamista ja valitse asennukseen sopiva panta.
Tekniset tiedot
| SKU ja UPC | RAM-108BU; 793442001451 |
|---|---|
| Tuotetyyppi | Kiristinpannalla kiinnitettävä pallojalusta |
| Putken halkaisija | 1–2,1″ / 25,4–53,3 mm |
| Pallokoko | C, 1,5″ / 38,1 mm |
| Kuormitus | Normaalikäyttö 4 lb / noin 1,81 kg; vaativa käyttö 3 lb / noin 1,36 kg |
| Jalustan materiaali | Marine-grade-alumiini ja kumipallo |
| Kiristinpannat | 1 × #20 ja 1 × #28 Worm Drive Strap Clamp |
| Suojanauha | Kumi, 6″ / 152,4 mm |
| Paino ja pakkaus | 0,41 lb / noin 0,19 kg; muovipussi |
Mittamuunnokset on tarvittaessa pyöristetty. Kuormitusarvo on valmistajan tuotetieto; koko asennuksen käyttökelpoisuus riippuu lisäksi putkesta, varresta, laitepidikkeestä ja laitteen sijoituksesta.
Yhteensopivuus ja lisävarusteet
Jalusta yhdistetään C-koon 38,1 mm palloille tarkoitettuun nivelvarteen. Esimerkiksi RAM-201U on Medium-varsi ja RAM-201U-B Short-varsi. Valitse varren pituus sen perusteella, kuinka kauas putkesta laite pitää sijoittaa ja kuinka paljon säätötilaa tarvitaan.
Laitepidike, laitelevy ja varsi eivät kuulu tämän jalustan toimitukseen. Tarkista pidikkeen sopivuus laitteen tarkkaan malliin sekä levyn reikäjaon sopivuus pidikkeeseen. Laitteen mahdollinen virtajohto ja muut kaapelit reititetään niin, etteivät ne kiristy niveltä säädettäessä.
Käyttökohteet ja asennuksen suunnittelu
Tämä jalusta voi toimia laitetelineen kiinnityspisteenä kaiteessa, työpisteen pyöreässä runkoputkessa tai kaluston soveltuvassa putkirakenteessa. Laitteen ja pidikkeen valinta määrittää käyttökohteen tarkemmin. Tuote on mekaaninen kiinnitysosa, joka ei sisällä latausta tai tiedonsiirtoa.
Mittaa putken ulkohalkaisija ja arvioi putken lujuus sekä pannan kosketuspinta. Varmista, että kaluston rakenteeseen saa tehdä suunnitellun kiinnityksen. Huomioi laitteen liikerata, käyttäjän näkyvyys ja asennuksen huollettavuus. Liikkuvassa kohteessa tärinä ja laitteen ulkonema on arvioitava koko kiinnitysketjun kannalta.
Kiinnike kannattaa sijoittaa siten, että panta ja varren säätönuppi voidaan tarkistaa käytön aikana. Pintaa suojaava nauha ei korvaa alustan lujuuden arviointia. Sisällytä kiinnityksen pitävyys kaluston tai työpisteen säännölliseen tarkistukseen.
Mallierot ja rinnakkaismallit
Tämä tuote on pelkkä C-koon jalusta. RAM-108-BU on eri SKU: se sisältää tämän jalustan lisäksi Short-varren ja pyöreän levyn. Väliviivan paikka erottaa tässä osan ja valmiimman kokoonpanon toisistaan.
RAM-B-108BU käyttää B-koon 25,4 mm palloa, vaikka putken halkaisija-alue on sama. Pallokoko on tarkistettava nivelvarren yhteensopivuutta varten. RAM-103U puolestaan sisältää C-koon Medium-varren ja yhden pyöreän pallolevyn, ja sen vapaa nivelpesä voidaan yhdistää tähän C-koon jalustaan.
Toimitussisältö
- Yksi pallojalusta C-koon pallolla
- Yksi #20 kierukkakiristinpanta
- Yksi #28 kierukkakiristinpanta
- Yksi 152,4 mm kumisuojanauha
Toimitus ei sisällä nivelvartta, laitelevyä, laitepidikettä tai itse laitetta. Hankintaa suunniteltaessa kaikki tarvittavat osat kannattaa eritellä samaan tarjouspyyntöön.
Takuu ja huolto
Valmistajan mekaanisia RAM-tuotteita koskee rajoitettu elinikäinen takuu valmistajan ehtojen mukaisesti. Takuuasia käsitellään valmistajan menettelyn mukaan. Mininovalle toimitettavat ostotiedot, tuotekoodi ja vian kuvaus auttavat asian selvittämisessä. Tarkista pannan, pallon ja muun kiinnitysketjun kunto osana laiteasennuksen huoltoa.
B2B-hankinta ja projektimyynti
Tuote voidaan määritellä yrityksen hankintalistalle putkikiinnikkeenä. Ilmoita tarjouspyynnössä putken halkaisija, laitteen malli ja massa, suunniteltu varsi, käyttöympäristö, kappalemäärä ja toimitusaikatoive.
Pyydä Mininovalta määrä- tai projektitarjous yksittäiseen kohteeseen tai kaluston yhteiseen laiteasennukseen. Saatavuus, toimitusaika ja hinnoittelu vahvistetaan tarjouskohtaisesti.
Valmistajan tuotesivu ja tekninen tuotelehti
English Brief
RAM-108BU by RAM Mounts is a C size ball base for round rails or tubes measuring 25.4–53.3 mm in diameter. This strap clamp mount has a 38.1 mm rubber ball. The package includes the base, one #20 clamp, one #28 clamp and a 152.4 mm rubber strip. Choose the suitable clamp for the tube. A socket arm, device plate and holder are supplied separately. Rated load is approximately 1.81 kg for standard use or 1.36 kg for heavy-duty use. Combine this base with suitable mounting components for workstation or equipment installations. Contact Mininova for quantity or project pricing for this installation.
