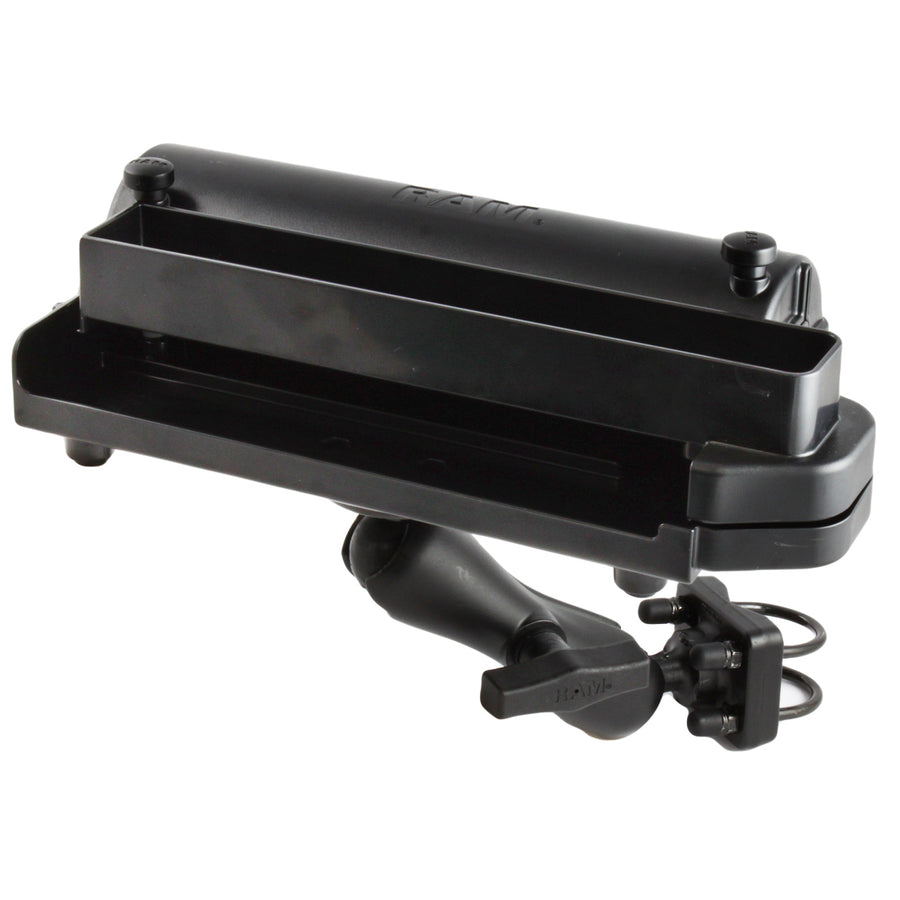

RAM Mount RAM-VPR-101-1, Brother PocketJet -kiinnityssarja putkiasennukseen
RAM Mount RAM-VPR-101-1 on RAM Mountsin valmis kiinnityssarja Brother PocketJet -sarjan kannettaville tulostimille sekä Printek Interceptor 80 -sarjalle.
Keskeiset tiedot
- Valmistaja: RAM Mounts
- Tuotenumero: RAM-VPR-101-1
- Yhteensopivuus: Brother PocketJet 3 / 3 Plus / 6 / 6 Plus / 673 / 7 Series / 8 Series
- Yhteensopivuus: Printek Interceptor 80 Series
- Ball size: C, 1.5"
- Socket-to-socket: 4.66"
- U-bolt clamp range: 1.25–1.5"
- Kuormitus: standard use 4 lb, heavy-duty use 3 lb
- Materiaalit: marine-grade aluminum ja high-strength composite
- Valmistajan takuu: lifetime warranty
Takuu ja B2B
RAM Mounts ilmoittaa tuotteelle elinikäisen valmistajatakuun. B2B-projektihinnoittelu: ota yhteyttä Mininovaan.
Käyttö ja ominaisuudet
Brother PocketJet kiinnityssarja eli tulostimen putkikiinnitys sijoittaa kannettavan tulostimen ajoneuvon tai liikkuvan työpisteen putkirakenteeseen. Jousikuormitteinen pidike mahdollistaa tulostimen irrottamisen säilytykseen. U-pulttikiinnitys tulostimelle valitaan putken halkaisijan ja työympäristön kuormituksen mukaan.
Brother PocketJet kiinnityssarja – rakenne ja mitoitus
Jousikuormitteisen pidikkeen molemmissa päissä on sivulevyt, jotka asettuvat tulostimen reunojen ympärille. Rakenne pitää tulostimen paikallaan ja mahdollistaa sen irrottamisen säilytykseen. Sarjan paino on valmistajan mukaan 2,5 paunaa eli noin 1,13 kilogrammaa. Paino ja taulukossa ilmoitettu kuormitusraja ovat eri tietoja.
Tuotteen UPC-tunnus on 793442911149. C-koon osat muodostavat tämän sarjan nivelrakenteen; muiden kuulakokojen osien sopivuutta ei pidä olettaa. Valitse täydentävät kiinnitysosat saman kokoluokan ja koko asennuksen vaatimusten perusteella.
Tekniset tiedot
| Valmistaja / SKU | RAM Mounts / RAM-VPR-101-1 |
|---|---|
| Kuulakoko | C, 1,5 tuumaa (38,1 mm) |
| Putken halkaisija | 1,25–1,5 tuumaa (31,75–38,1 mm) |
| Varsi | Medium; kuulapesien väli 4,66 tuumaa (118,4 mm) |
| Kuormitus | Normaalikäyttö 4 lb (noin 1,81 kg); raskas käyttö 3 lb (noin 1,36 kg) |
| Materiaalit | Marine-grade-alumiini ja lujitettu komposiitti |
| Yhteensopivuus | Brother PocketJet 3 / 6 / 7 / 8 -sarjat; Printek Interceptor 80 -sarja |
Mallierot ja lisävarusteet
RAM-VPR-101 on pelkkä tulostinpidike. Tämä valmis sarja sisältää lisäksi nivelvarren ja putkikiinnityksen. Tulostimen virtalähde ja kaapelointi valitaan laitekohtaisesti; tämä sarja on mekaaninen kiinnitysratkaisu.
Rinnakkaismallit
RAM-VPR-101 sopii olemassa olevan kiinnityksen täydentämiseen. RAM-404-VPR-101U on PocketJet-vaihtoehto medium Tough-Claw -kiinnityksellä. Tarkista sen kiinnitysalue erikseen.
Toimitussisältö
RAM-VPR-101-pidike, RAM-202U-kuulalevy, RAM-201U-medium-varsi ja RAM-235-1U-kaksois-U-pulttijalusta. Mukana asennustarvikkeet, kaksi U-pulttia, neljä lukkomutteria ja neljä kumisuojusta. Tulostin ei sisälly toimitukseen.
Huolto ja yrityshankinta
Valmistajan takuu toteutetaan sen ehtojen mukaisesti. Ota yhteyttä Mininovaan takuukäsittelyn järjestämiseksi. Pyydä tulostimen ja kiinnityksen kokonaisuuteen projekti- ja määräkohtainen tarjous.
Valmistajan linkit ja takuuehdot
RAM Mounts On Road – valmistajan PDF-luettelo, RAM-VPR-101-1 (jakelijan kautta)
Valmistajan tuotetiedot ja yhteensopivuus
RAM Mounts – rajoitetun elinikäisen takuun ehdot
Kiinnityksen valinta ja hankinnan suunnittelu
Suunnittele kiinnitys tulostimen käyttöpaikan mukaan. Mittaa putken ulkohalkaisija ennen tilausta ja varmista, että kaksi U-pulttia mahtuvat kiinnityspisteeseen. Tilaa tarvitaan myös nivelvarren säätämiseen ja tulostimen irrottamiseen. Tarkista, että tulostusmateriaali voidaan vaihtaa valitussa asennuspaikassa ja että paperin kulkureitti jää vapaaksi.
Putkikiinnitys ja laitepidike muodostavat mekaanisen kokonaisuuden. Tulostimen sähkösyöttö, tiedonsiirto ja mahdollinen ajoneuvokaapelointi suunnitellaan erikseen. Johdot sijoitetaan niin, etteivät ne kiristy varren asentoa muutettaessa tai jää puristuksiin tulostinta irrotettaessa. Kun tulostin siirretään työpäivän aikana eri paikkaan, huomioi myös liittimien saavutettavuus.
Vertaa käyttökohteen kuormitusta teknisen taulukon normaalikäytön ja raskaan käytön rajoihin. Valitse tukeva kiinnityspaikka, jossa tulostin on käyttäjän ulottuvilla ja tulostettu asiakirja voidaan ottaa helposti. Ajoneuvossa sijoitus ei saa estää näkyvyyttä, kulkua tai hallintalaitteiden käyttöä. Asennuksen soveltuvuus ratkaistaan koko laitekokoonpanon perusteella.
Tarjouspyyntöä varten ilmoita tulostimen tarkka malli, kiinnitysputken halkaisija, ajoneuvo tai työpiste sekä tarvittavien sarjojen määrä. Kerro myös, onko käytössä jo RAM-kiinnitysosia ja tarvitaanko uusi tulostin tai virtaratkaisu. Näiden tietojen avulla Mininova voi tarkistaa osavalinnan ja hinnoitella projekti- tai määräkohtaisen kokonaisuuden. Vastaava pidike ja valmis kiinnityssarja ovat eri hankintoja: varmista, että tarjouksen toimitussisältö kattaa juuri tarvittavat osat.
English Brief
RAM Mount RAM-VPR-101-1 is a Brother PocketJet printer mount for PocketJet 3, 6, 7 and 8 Series and Printek Interceptor 80 Series. This C size printer mount combines a spring-loaded cradle, medium arm and double U-bolt base for 1.25–1.5-inch rails. The U-bolt printer mounting kit includes assembly hardware; the printer and power supply are separate. Choose the installation for the stated load limits. Ask Mininova for a project or volume quotation.
