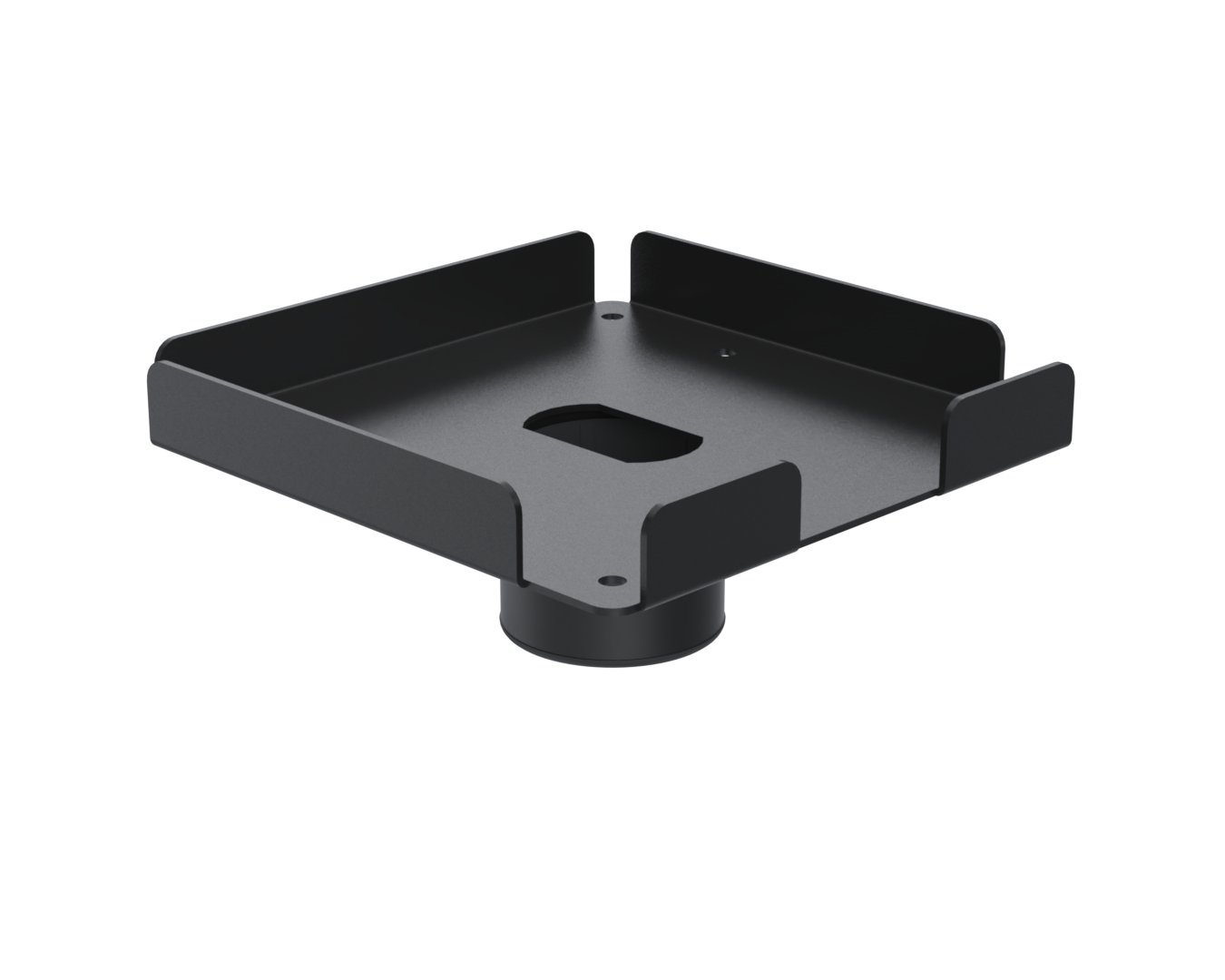

SPV3116-02 – SpacePole tulostinlevy Epson TM-m30 -tulostimelle
SPV3116-02 on musta SpacePole-tulostinlevy Epson TM-m30 -kuittitulostimen mekaaniseen asentamiseen. Valmistajan tämän tuotenumeron rakennekuva esittää reunallisen levyn, joka liitetään erikseen valittavaan yhteensopivaan runkoon. Tuotenimessä käytetty Secure Printer Plate ei yksin tarkoita erillisen lukon sisältyvän toimitukseen.
SPV3116-02: tarkista TM-m30-versio
Tämä myyntinimike on kuvattu Epson TM-m30 -tulostimen levynä. TM-m30II-, TM-m30III- ja muiden myöhempien mallien sopivuutta ei pidä olettaa pelkän tuoteperheen nimen perusteella. Tarkista version lisäksi kaapelisuojus, pohjan rakenne ja valitun SpacePole-rungon liitäntä. Toimitukseen ei tässä luvata erillistä turvalukkoa tai laitteeseen sopivia ruuveja ilman kokoonpanon tarkistamista.
SPV3116-02: tekniset tiedot
| Tuotenumero | SPV3116-02 |
|---|---|
| Toimitusväri | musta |
| Yhteensopiva laite | Epson TM-m30; muiden versioiden sopivuus tarkistettava |
| Tuotetyyppi | Secure Printer Plate, laitekohtainen tulostinlevy |
| Toimituksen pääosa | Reunallinen tulostinlevy |
| Erikseen hankittavat | Tulostin, pylväs, jalusta ja mahdollinen varsi |
Tulostimelle oma paikka kassatyöpisteessä
Oikean laitekohtaisen levyn avulla kuittitulostimen voi liittää osaksi yhteensopivaa SpacePole-rakennetta. Näin tulostimen paikka voidaan suunnitella yhdessä näytön, lukijan, maksupäätteen ja ostosten laskutilan kanssa. Aloita tarkastelemalla työpisteen tavallisia tehtäviä: kuka ottaa kuitin, missä paperi vaihdetaan ja kuinka laitetta huolletaan päivän aikana. Levyn tarkoitus on tukea laitteen sijoittamista, ei muuttaa sen tulostusominaisuuksia.
Varmista tulostimen tarkka mallimerkintä
Vertaa tulostimen pohjassa tai laitetiedoissa olevaa mallia tämän levyn yhteensopivuuteen. Saman tuotemerkin tai tuoteperheen eri versioiden pohja, liittimet ja kotelon muoto voivat erota toisistaan. Älä päättele sopivuutta pelkästä kuitin leveydestä tai tulostimen ulkonäöstä. Jos käytössä on ylimääräinen kaapelisuojus, verkkolaite tai muu kotelointiin vaikuttava lisäosa, huomioi se yhteensopivuutta arvioitaessa.
Laitekohtainen tulostinlevy ja kokonainen pylväs- tai varsiteline ovat eri tuotteita. Levy ei yksin muodosta itsenäistä, vapaasti seisovaa pöytätelinettä. Varmista olemassa olevan SpacePole-asennuksen liitäntä ja tarvittavat osat ennen tilaamista. Jos rakennat uutta työpistettä, suunnittele runko, mahdollinen varsi ja tulostimen kiinnityslevy samaan kokonaisuuteen, jotta liitokset ja käyttötila sopivat toisiinsa.
Asennus ja tilantarve
Noudata levyn ja käytettävän runkorakenteen valmistajaohjeita. Tarkista kiinnityskohtien kunto sekä asennuspinnan tai pylvään soveltuvuus kuormalle. Valitse tarvittavat kiinnitystarvikkeet laitteen ja rungon ohjeiden mukaan. Ruuvien pituutta tai muuta laitekohtaista kiinnitystä ei pidä päätellä pelkästä kuvasta. Laite pitää saada tuettua niin, etteivät kotelo, paperiluukku tai liittimet joudu puristuksiin.
Kokeile paperirullan vaihtamista ja kannen avaamista ennen lopullista sijoitusta. Pelkkä levyn tai tulostimen ulkomitta ei kuvaa kaikkea käytön tarvitsemaa tilaa. Huomioi kannen liikerata, kuittien ulostulo ja käyttäjän käden kulku. Jos tulostin sijoitetaan varren päähän, tarkista myös, etteivät tulostimen reunat osu näyttöön tai muihin laitteisiin, kun kokonaisuuden asentoa muutetaan.
Kaapelointi ja käyttöönotto
Suunnittele virta- ja tiedonsiirtokaapelien reitti ennen asennusta. Jätä liittimien taakse tilaa ja varaa mahdollisille liikkuville osille riittävä kaapelin liikevara. Johto ei saa kiristyä, taittua jyrkästi tai jäädä rakenteen ja tulostimen väliin. Varmista myös, että virtalähde voidaan sijoittaa oman ohjeensa mukaisesti ja että tarvittavat liitännät ovat huoltotilanteessa saavutettavissa.
Testaa asennuksen jälkeen tavallinen kuittitulostus, paperin vaihtaminen ja työpisteen muut rutiinit. Tarkista, että tulostin pysyy paikallaan eikä kuitin ottaminen vedä johtoja tai muuta kiinnityksen asentoa. Levy ei sisällä ohjelmistoa, virtalähdettä tai tiedonsiirtosovitinta. Tulostin liitetään kassajärjestelmään ja otetaan käyttöön erikseen sen omien ohjeiden mukaisesti.
Toimitussisältö ja ylläpito
Tuote toimitetaan laitekohtaisena kiinnityslevynä. Tulostin, pylväs, jalusta ja mahdollinen kääntövarsi hankitaan erikseen. Tuotekuva ei tarkoita kokonaisen kassajärjestelmän sisältyvän toimitukseen. Tarkista jo ennen hankintaa, tarvitsetko pelkän levyn vai myös muun runkorakenteen. Säilytä laitteiden ja asennusosien tuotetunnukset yhdessä työpisteen laitetiedoissa tulevia muutoksia varten.
Seuraa käytössä levyn, liitosten ja kaapelien kuntoa ja puhdista pinnat valmistajan ohjeita noudattaen. Jos tulostin vaihdetaan toiseen malliin, tarkista levyn sopivuus uudelleen. Saman valmistajan uusi tulostin ei automaattisesti käytä samaa kiinnitystä. Kun hankinnan lähtötiedot ovat tiedossa, sopiva levy voidaan valita mallin ja rakenteen perusteella sen sijaan, että valinta jäisi yleisen tuotenimen varaan.
Valmistajan lähteet ja lisätiedot
valmistajan SPV3116-rakennekuva. Tutustu myös tähän SpacePole-vaihtoehtoon. Kysy Mininovalta apua kokoonpanon valintaan. Ilmoita laitteen tarkka malli, nykyisen asennuksen tuotenumero ja käyttötarkoitus, jotta yhteensopivuus voidaan tarkistaa.
