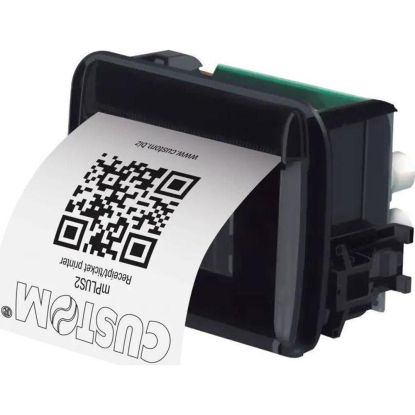

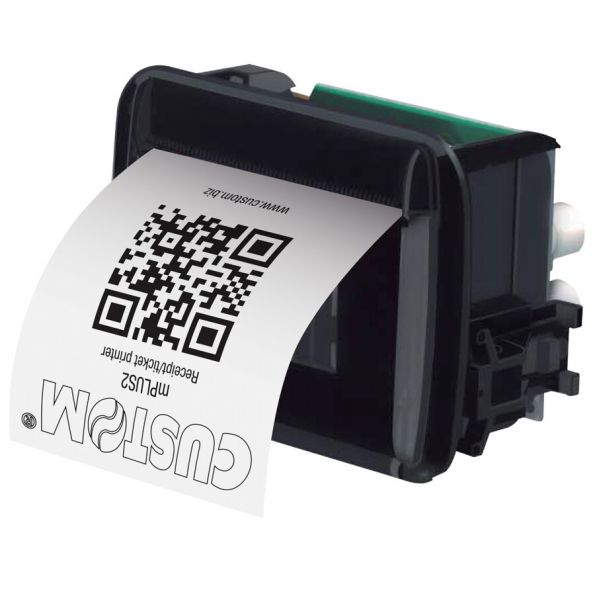

Custom mPLUS2 RX65 – kompakti matalajännitteinen 58 mm kioskitulostin
Custom 915CW170300333 mPLUS2 RX65 on pienikokoinen 58 mm:n suoralla lämpötekniikalla toimiva tulostin kioskeihin, itsepalvelupäätteisiin, automaatteihin ja OEM-laitteisiin. mPLUS2 on suunniteltu erityisesti sulautettuihin sovelluksiin, joissa käytettävissä oleva asennustila on rajallinen ja tulostin liitetään osaksi laitteen omaa elektroniikkaa ja virtalähderatkaisua.
Tulostimen tarkkuus on 203 dpi eli 8 dots/mm ja tulostusnopeus enintään 50 mm/s. Se käyttää 58 mm leveää lämpöpaperia ja tukee enintään 50 mm ulkohalkaisijan paperirullaa. Suora lämpötulostus mahdollistaa tekstin, grafiikan, kuittien, tositteiden sekä 1D- ja 2D-koodien tulostamisen ilman värinauhaa tai mustekasettia.
Käyttötarkoitus
mPLUS2 RX65 on tarkoitettu integroitavaksi osaksi muuta laitetta. Tyypillisiä käyttökohteita ovat itsepalvelukioskit, automaatit, mittaus- ja analyysilaitteet, akkukäyttöiset laitteet sekä muut OEM- ja sulautetut järjestelmät, joissa tarvitaan kompakti 58 mm:n lämpötulostusratkaisu.
915CW170300333-version 4–7,5 V käyttöjännite on tärkeä mallikohtainen ominaisuus. Se mahdollistaa tulostimen käyttämisen sellaisissa matalajännitteisissä laitearkkitehtuureissa, joissa tulostimen virtalähde toteutetaan osana isäntälaitetta. Lopullisessa integraatiossa on varmistettava tulostimen sähköiset vaatimukset ja virtalähteen riittävä kapasiteetti.
Keskeiset ominaisuudet
- 58 mm:n suora lämpötulostus
- 203 dpi / 8 dots/mm tulostustarkkuus
- Tulostusnopeus enintään 50 mm/s
- Enintään 50 mm ulkohalkaisijan paperirulla
- USB-liitäntä
- RS232/TTL-sarjaliitäntä
- 4–7,5 V käyttöjännite
- 1D- ja 2D-koodien tulostustuki
- Kompakti rakenne sulautettuihin laitteisiin
- Musta rakenne
Tekniset tiedot
| Valmistaja | Custom |
|---|---|
| Tuotekoodi | 915CW170300333 |
| Malli | mPLUS2 RX65 |
| Tuotetyyppi | Paneeli- / kioskitulostin, OEM-tulostin |
| Tulostustekniikka | Suora lämpötulostus (Direct Thermal) |
| Tulostustarkkuus | 203 dpi / 8 dots/mm |
| Tulostusnopeus | Enintään 50 mm/s |
| Paperileveys | 58 mm |
| Paperirullan enimmäishalkaisija | 50 mm |
| Liitännät | USB, RS232/TTL |
| Käyttöjännite | 4–7,5 V |
| Väri | Musta |
Mallikohtainen kokoonpano – 915CW170300333
915CW170300333 on mPLUS2 RX65 -kokoonpano, jossa ovat USB- ja RS232/TTL-liitännät sekä 4–7,5 V käyttöjännite. Juuri matalajännitteinen sähkönsyöttö on olennainen ominaisuus tätä versiota valittaessa ja erottaa sen sellaisista kioskitulostimista, joissa käytetään erillistä korkeampijännitteistä virtalähdettä.
USB mahdollistaa digitaalisen liitännän yhteensopivaan isäntäjärjestelmään, kun taas RS232/TTL tarjoaa sarjaliitäntävaihtoehdon sulautettuihin järjestelmiin. Käytettävä rajapinta ja sähköinen toteutus tulee valita lopullisen laitearkkitehtuurin mukaan.
Integrointi kioskiin tai OEM-laitteeseen
mPLUS2 on komponenttitason tulostusratkaisu eikä tavallisen koteloidun työpöytätulostimen kaltainen itsenäinen oheislaite. Integraatiota suunniteltaessa on huomioitava tulostimen fyysiset asennusmitat, paperirullan sijoitus, paperin kulkureitti, huollettavuus, tiedonsiirtorajapinta sekä sähkönsyöttö.
Erityisesti 4–7,5 V käyttöjännite tekee tästä versiosta kiinnostavan pienikokoisiin ja matalajännitteisiin laitteisiin. Virtalähteen mitoitusta ei kuitenkaan tule tehdä pelkän nimellisjännitteen perusteella, vaan lopullisessa suunnittelussa on tarkistettava valmistajan määrittämät sähköiset vaatimukset.
Paperi ja tulostusmateriaali
mPLUS2 RX65 käyttää 58 mm leveää lämpöpaperia. Suora lämpötulostus ei tarvitse värinauhaa, mustetta tai värikasettia, joten tulostimen kulutusmateriaalina toimii lämpöherkkä paperi. Materiaali tulee valita tulosteen käyttötarkoituksen, vaaditun säilyvyyden ja käyttöympäristön mukaan.
Käyttökohteita
- Itsepalvelukioskit ja -päätteet
- Automaatit
- Akkukäyttöiset laitteet
- Mittaus- ja analyysilaitteet
- Sulautetut järjestelmät
- Lippu- ja tositetulostus
- Teollisuuden OEM-laitteet
Tuotteen valinta
Custom 915CW170300333 mPLUS2 RX65 sopii erityisesti projektiin, jossa tarvitaan erittäin kompakti 58 mm:n lämpötulostin, USB- ja RS232/TTL-liitännät sekä 4–7,5 V matalajännitteinen sähkönsyöttö. Mallia valittaessa tulee varmistaa liitäntöjen lisäksi tulostimen mekaaninen soveltuvuus, paperirullan sijoitus ja virtalähteen mitoitus suhteessa suunniteltuun laitteeseen.
Valmistajan dokumentaatio
Valmistaja: Custom S.p.A.
Tuote: mPLUS2
Tuotekoodi: 915CW170300333
Uutta laiteintegraatiota suunniteltaessa tuotteen sähköiset ja mekaaniset vaatimukset tulee tarkistaa Customin ajantasaisesta mPLUS2-dokumentaatiosta.
English Brief
Custom 915CW170300333 mPLUS2 RX65 is a compact 58 mm direct thermal printer designed for embedded systems, kiosks, self-service equipment and OEM applications. It provides 203 dpi (8 dots/mm) print resolution and print speeds up to 50 mm/s. This configuration features USB and RS232/TTL connectivity and a 4–7.5 V operating voltage, making it particularly suitable for compact low-voltage and battery-powered equipment.
